探測絕緣性能式電氣火災監控探測器

第一(yī / yì ／yí)節  産品簡介

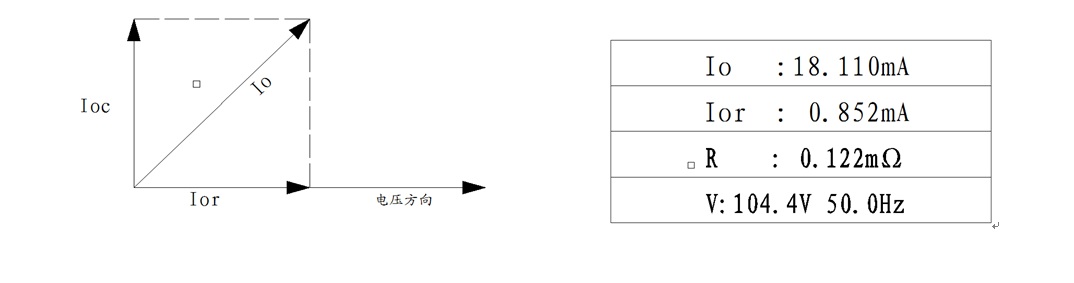

       爲(wéi / wèi)了(le／liǎo)用電安全和(hé / huò)預防電氣火災，必須對低壓配電系統的絕緣電阻進行檢測，以判斷配電系統的絕緣狀态。以往的定期斷電絕緣電阻檢查方法已經過時，采用24小時在線監測絕緣已成主流。目前對建築物配電系統進行的絕緣檢測,主要(yào / yāo)以檢測的剩餘電流爲(wéi / wèi)判斷依據，但這種方法存在很大的偏差,它不能真實的反映配電系統的絕緣狀态,容易産生誤報警。随着計算機、家用電器等電氣電子設備的增加，利用剩餘電流原理檢測出的“漏電電流”，其實不是真正的漏電，它含有“容性分量洩漏電流”和(hé / huò)“阻性分量漏電電流”， 剩餘電流是二種分量的矢量和(hé / huò)(見下圖)，右爲(wéi / wèi)某單位的實測漏電值，Io爲(wéi / wèi)剩餘電流值，Ior爲(wéi / wèi)阻性分量漏電，即真正的漏電值，R爲(wéi / wèi)換算的絕緣電阻值，可見,采用剩餘電流來衡量“配電線路的漏電”，是不準确、不可靠的，線路的容性分量越大，誤差越大。

       本裝置是用檢測配電線路的純阻性漏電電流來實施漏電報警的。其漏電檢測精度遠高于剩餘電流式監控探測器，是剩餘電流式監控探測器的升級換代産品。

       本産品采用一(yī / yì ／yí)種全新的漏電檢測技術，使漏電檢測發生了(le／liǎo)革命性變化。産品能從剩餘電流中準确分離出代表絕緣性能的“電阻分量漏電”，濾除線路及各種設備而引起的“容性分量洩漏電流”， 以檢測純阻性漏電電流并實施漏電報警，檢測精度、報警可靠性得到大幅度提高。

       安裝使用阻性漏電式電氣火災監控探測器能有效預防因絕緣裂化産生的各種用電事故以及因接地(dì / de)故障産生漏電而引起的電氣火災。



       注1：所謂“容性分量洩漏電流”是指：即使電網沒有接地(dì / de)故障，由于配電線路及設備對地(dì / de)分布電容的存在而引起的漏電電流。



       注2：所謂“阻性分量漏電”是指：由于電網因絕緣破壞而産生接地(dì / de)故障引起的漏電電流，它是引起各種事故及誘發電氣火災的真正元兇。

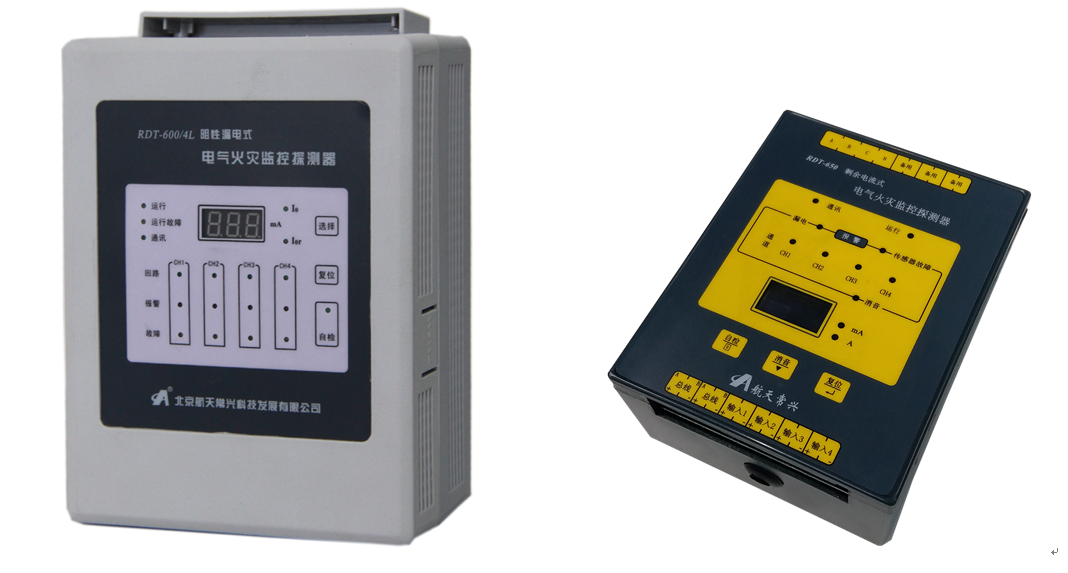

RDT-600/RDT-650型産品外觀圖

第二節 産品特點



■ 利用獨特的檢測技術，對低壓配電線路因絕緣劣化而産生的阻性漏電電流進行精準檢測，實現了(le／liǎo)真正意義上的漏電檢測，更準确預警電氣火災隐患



■ 在線監測建築物配電系統阻性漏電電流，配電線路絕緣狀态一(yī / yì ／yí)目了(le／liǎo)然！免去每年停電年檢絕緣電阻的麻煩



■ 安裝簡單、使用方便，采用電流互感器提取漏電信号安全、可靠



■ 一(yī / yì ／yí)台探測器可同時監測四條線纜,多台探測器與監控設備構成完整的電氣火災監控系統



■ 探測器采集數據同時可接入雲平台大數據業務

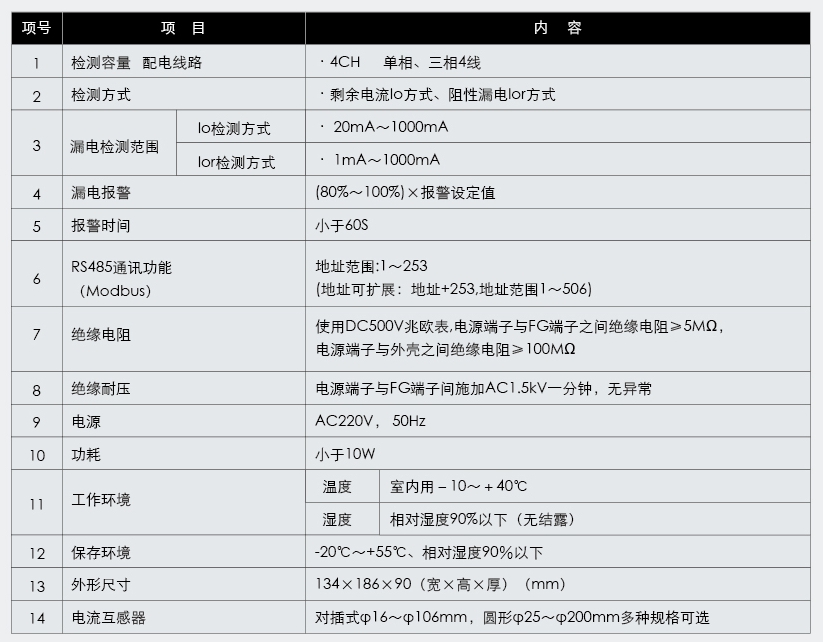

第三節 技術性能參數



●監測及報警狀态

探測器監測低壓電路的絕緣狀态，當漏電值超過設定值時發出聲光報警信号。

漏電報警時，漏電報警線路對應的報警指示燈、回路指示燈亮，數碼管顯示報警電流值。

多路同時報警時，裝置自動切換顯示報警線路及漏電值。



●顯示功能

由7段數碼管顯示當前的漏電值。裝置按以下的順序顯示：

數碼管初始不點亮，操作選擇鍵，由CH1 Io電流值→CH1 Ior電流值→CH2 Io電流值・・・

CH4 Io電流值→CH1 Io電流值→・・・。



第四節 監控系統構成

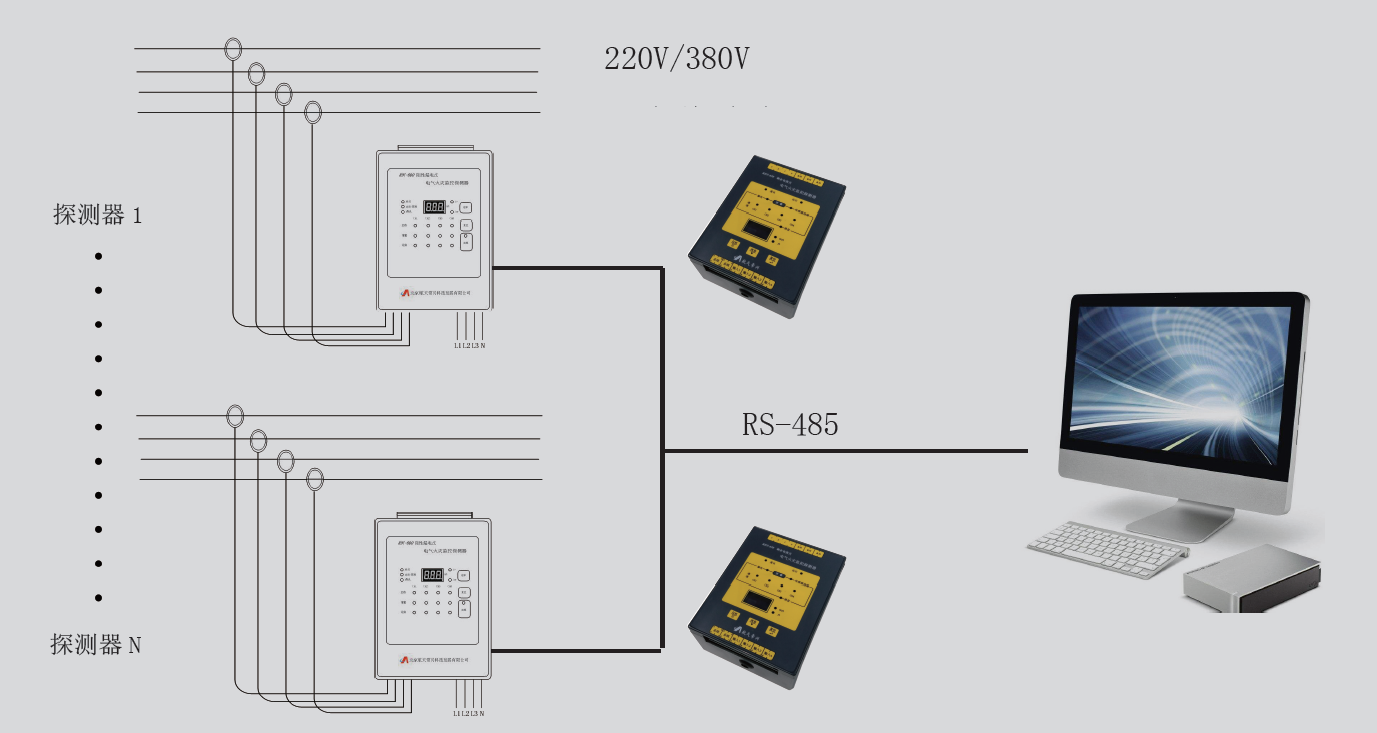

   探測器與觸摸屏落地(dì / de)機DJ-800-CM、工業計算機DJ-800-PC監控設備構成電氣火災監控系統。監控設備可以與253台探測器相連，檢測1-1012路配電線路。如下圖



系統構成圖

第五節 安裝使用場所

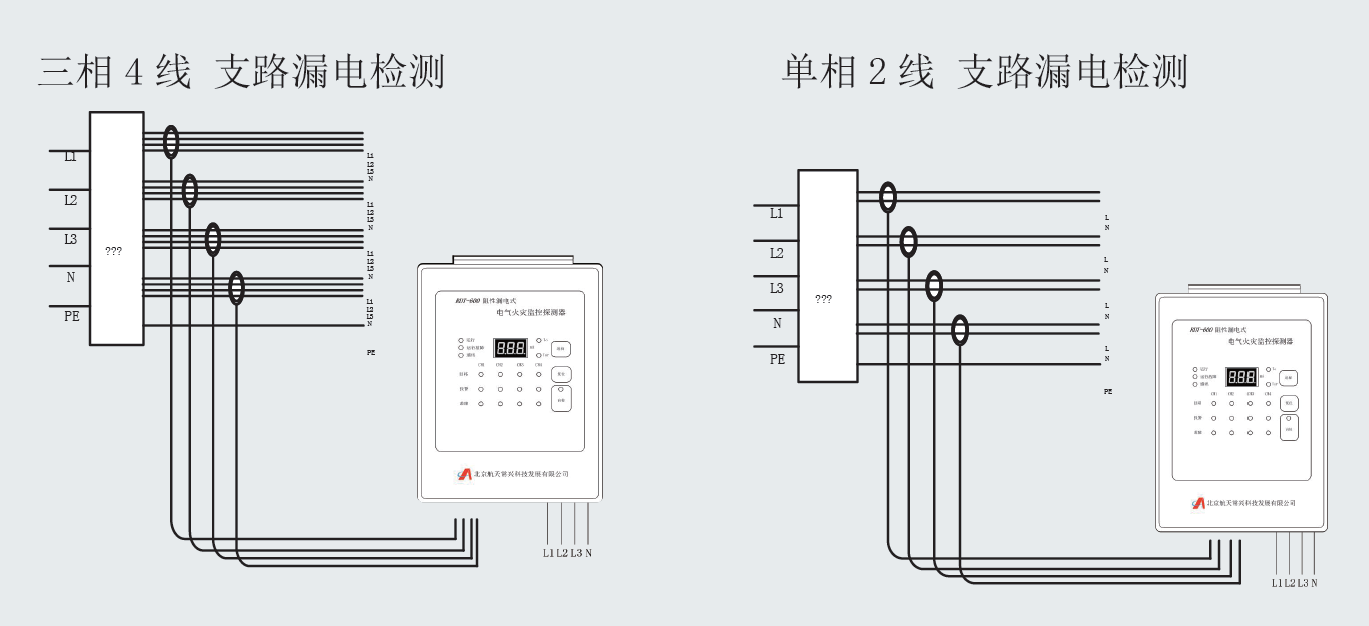

  産品用于在線監測AC380V\220V配電線路的漏電電流，探測器安裝在低壓配電箱中，監測4條線路的絕緣狀态。

本産品特别适合對配電系統絕緣性能要(yào / yāo)求高、電氣火災防範等級嚴的單位的配電系統，如：

● 醫院，特别是手術室（大于20mA的漏電電流即可對病人造成危害）。

● 石油、石化、煤炭等易燃易爆場所。

● 地(dì / de)鐵、機場。

● 人員密集場所，如學校、幼兒園、養老院等。

● 重要(yào / yāo)文物建築。

● 特級、一(yī / yì ／yí)級、二級建築等。

适用電網TN-S、TN-C-S (重複接地(dì / de)點以後)、TT接地(dì / de)系統
