智能消防應急疏散指示系統

第一(yī / yì ／yí)節 智能消防應急照明和(hé / huò)疏散指示系統簡介

      智能消防應急照明和(hé / huò)疏散指示系統，應用于大型建築内的火災應急照明及疏散指示。火災發生時，疏散照明指示系統根據控制器指令，對危險地(dì / de)域的燈具指示自動進行調整，提供一(yī / yì ／yí)條清晰的最佳逃生指示通道，爲(wéi / wèi)人員的有效疏散和(hé / huò)消防作業提供照明指示，以确保建築物内人員的生命安全。



       設備融合多項先進技術，并按照國标的規格要(yào / yāo)求進行設計。系統集中了(le／liǎo)多款消防應急照明燈具、消防應急标志燈具、集中供電電源及控制器等設備，是大容量的智能型應急疏散指示系統。系統可廣泛應用于工業與民用建築，如工廠、機場、地(dì / de)鐵、學校、醫院、商場、賓館、劇院、展廳、辦公樓等各種人員密集場所的火災應急照明和(hé / huò)疏散指示。



第二節 系統組成

       系統産品由應急照明控制器、消防應急燈具專用應急電源、應急照明分配電裝置、消防應急照明、消防應急标志燈具四部分組成。照明燈具指示系統有壁挂式、吸頂式、嵌頂式等，标志燈具指示系統有壁挂式、吊挂式、嵌牆式、嵌地(dì / de)式等組成。

       小型的消防應急照明和(hé / huò)疏散指示基礎系統使用一(yī / yì ／yí)台消防應急燈具專用應急電源，一(yī / yì ／yí)台集中電源可帶1-4台應急照明分配電裝置。一(yī / yì ／yí)台集中電源經應急照明分配電裝置最多可帶508台标志燈具或照明燈具，且燈具總功率不超過500W.

       對于大型建築或者群樓組成的超大建築，在不同的區域可以設置多個消防應急燈具專用應急電源，一(yī / yì ／yí)個區域使用一(yī / yì ／yí)台消防應急燈具專用應急電源，集中電源與1-4台應急照明分配電裝置及所帶燈具構成一(yī / yì ／yí)個子系統。多個子系統與應急照明控制器構成消防應急照明和(hé / huò)疏散指示系統。平時，系統自動指示行走方向并自動檢測燈具、集中電源等的故障情況，如有故障，故障信号上傳至應急照明控制器，在應急狀态下，應急照明控制器根據火災報警系統的報警信号結合預定應急疏散預案，計算出最佳疏散路線，并将控制器指令發往各個消防應急燈具專用應急電源及相關燈具，使其做出相應的變化，如點亮應急照明燈具、轉換标志燈具指示方向等。消防應急照明和(hé / huò)疏散指示系統如下圖所示：

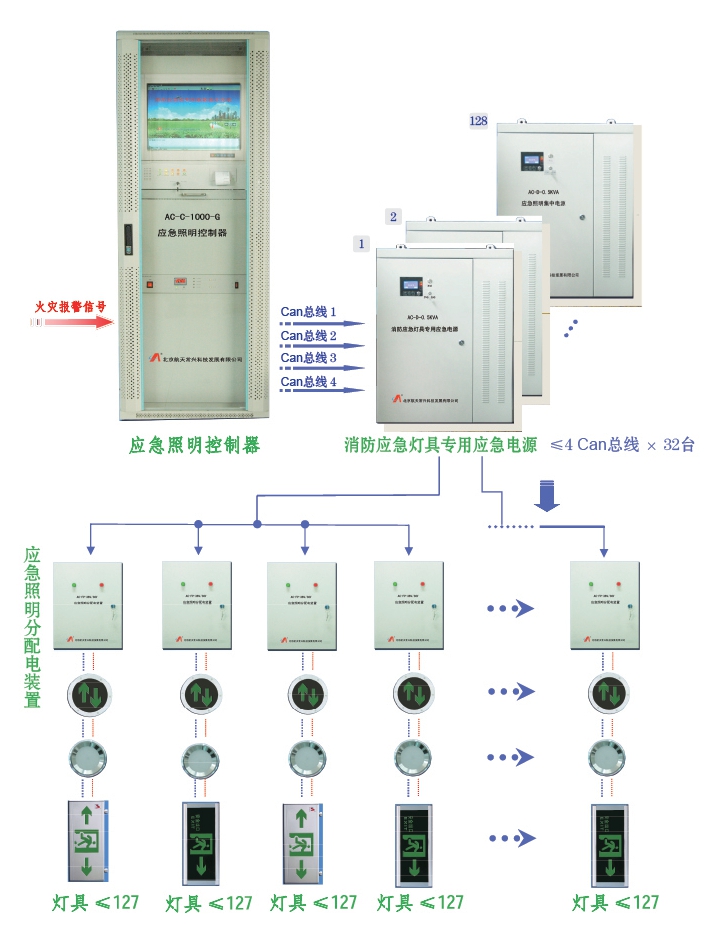

大型建築智能消防應急照明和(hé / huò)疏散指示系統組成圖

第三節 應急标志燈具類産品

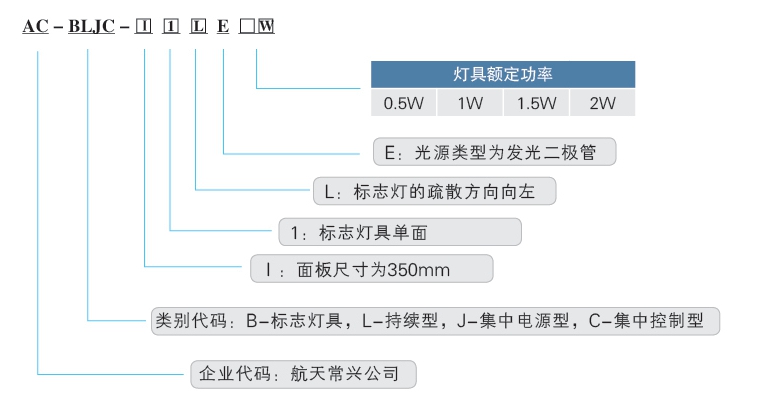

● 應急标志燈具産品規格型号表示方法

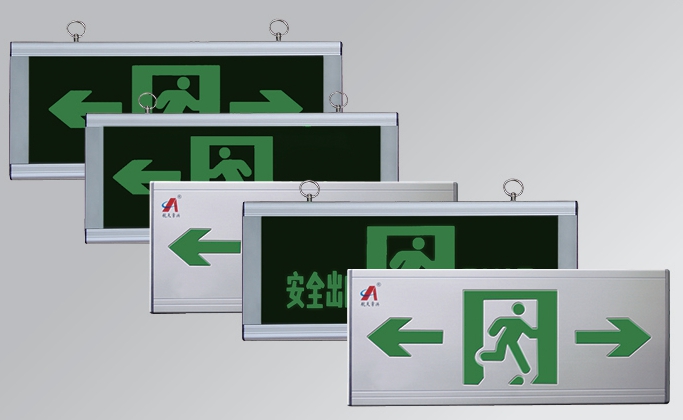

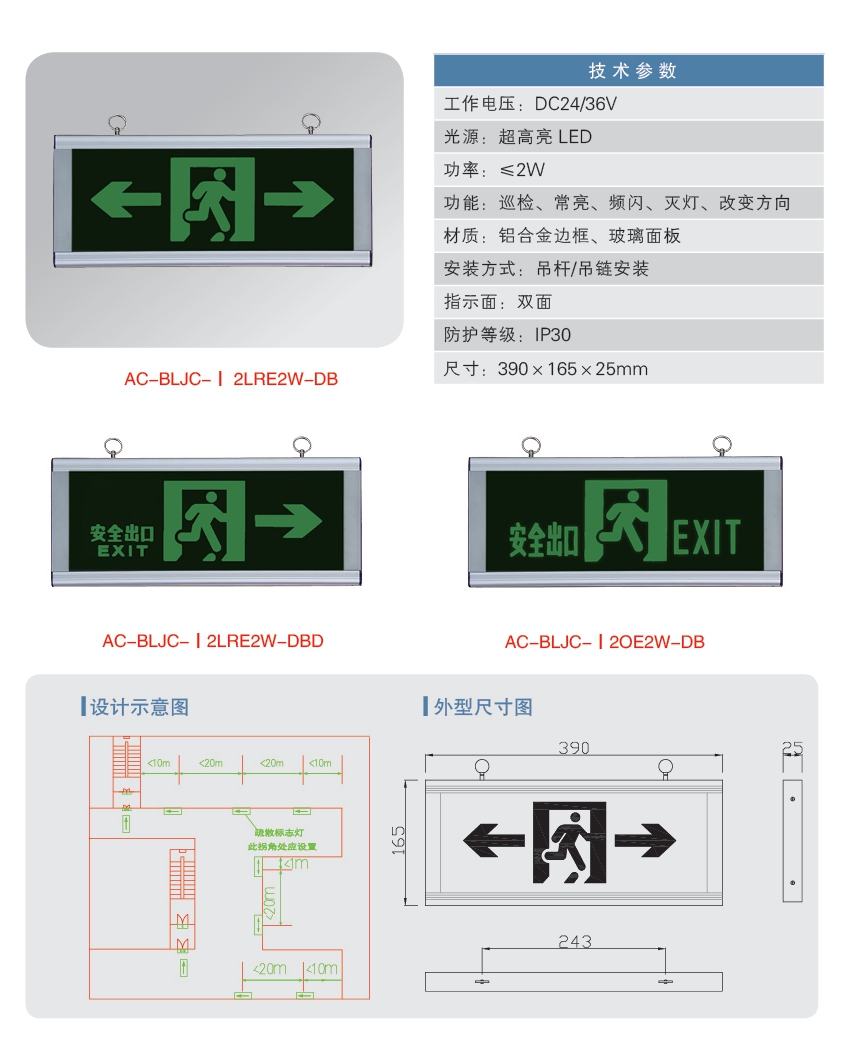

■ 吊挂型玻璃面闆标志燈具

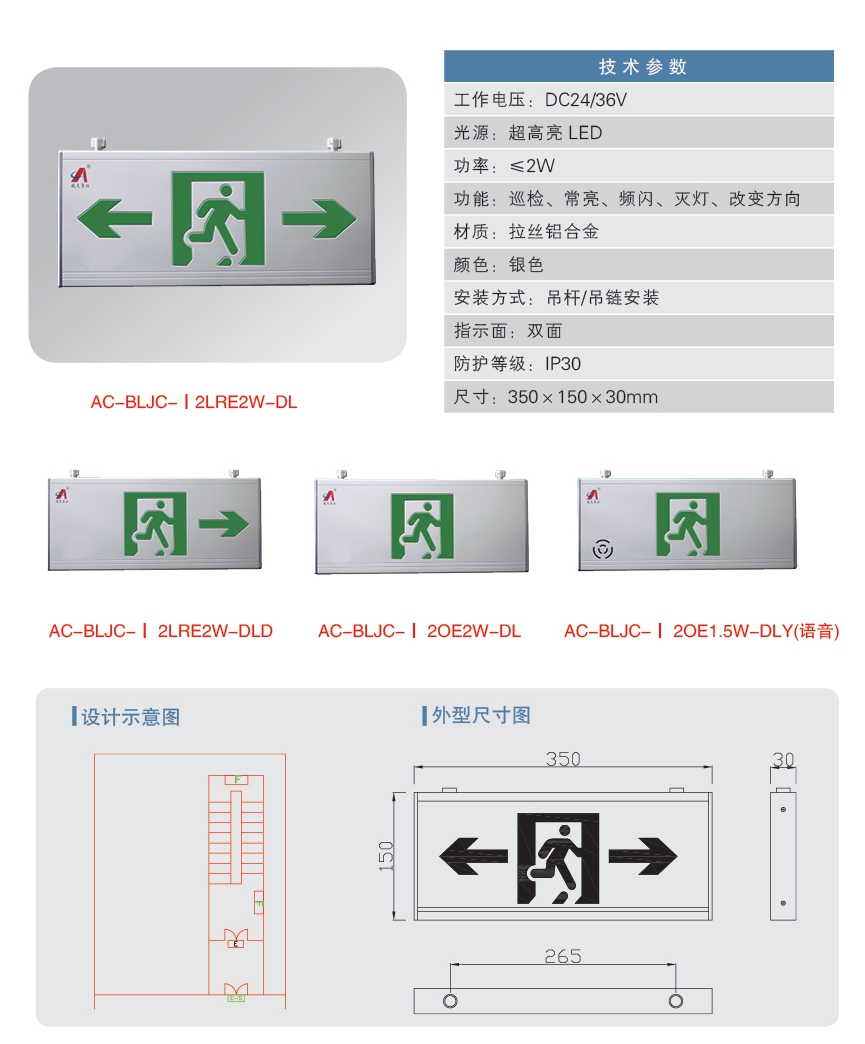

■ 吊挂型鋁合金面闆标志燈具

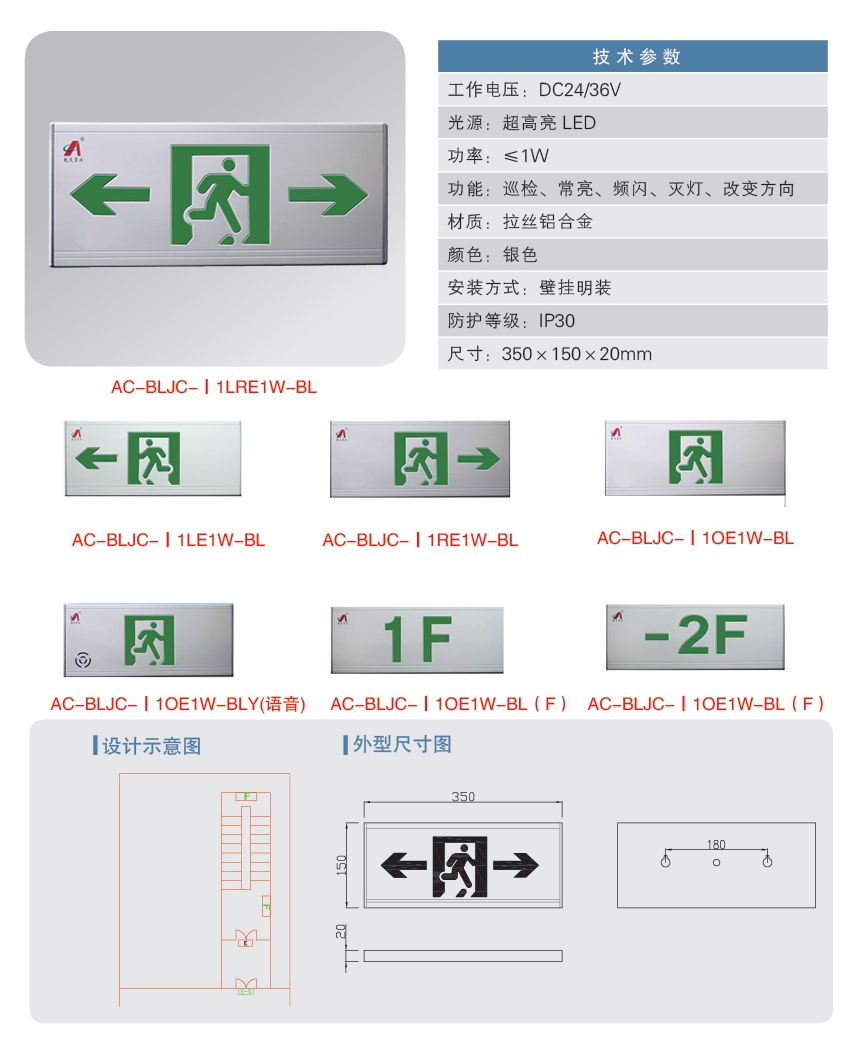

■ 壁挂型鋁合金面闆标志燈具

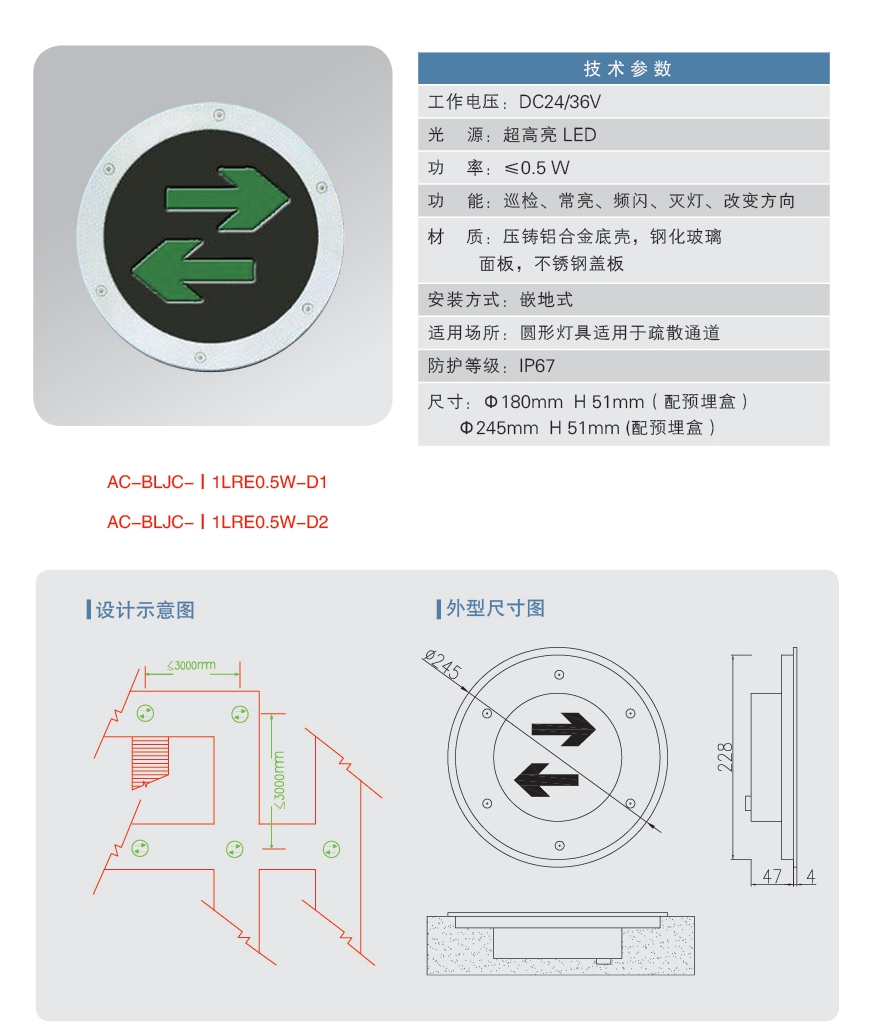

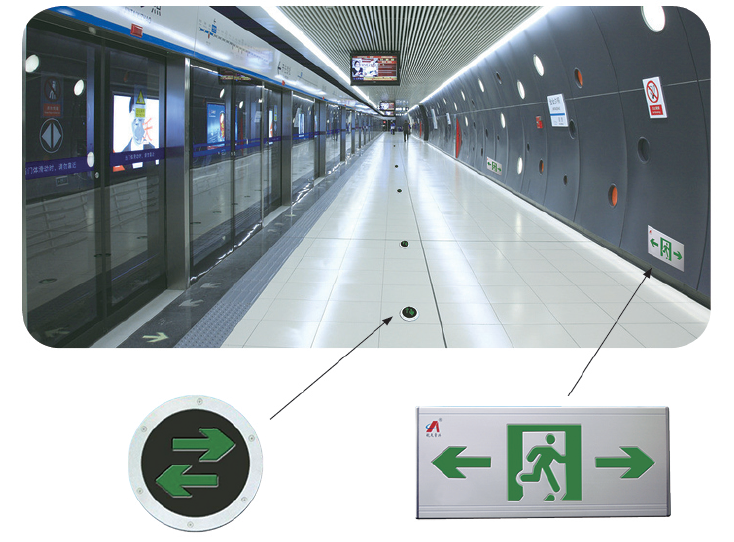

■ 嵌地(dì / de)式圓型标志燈具

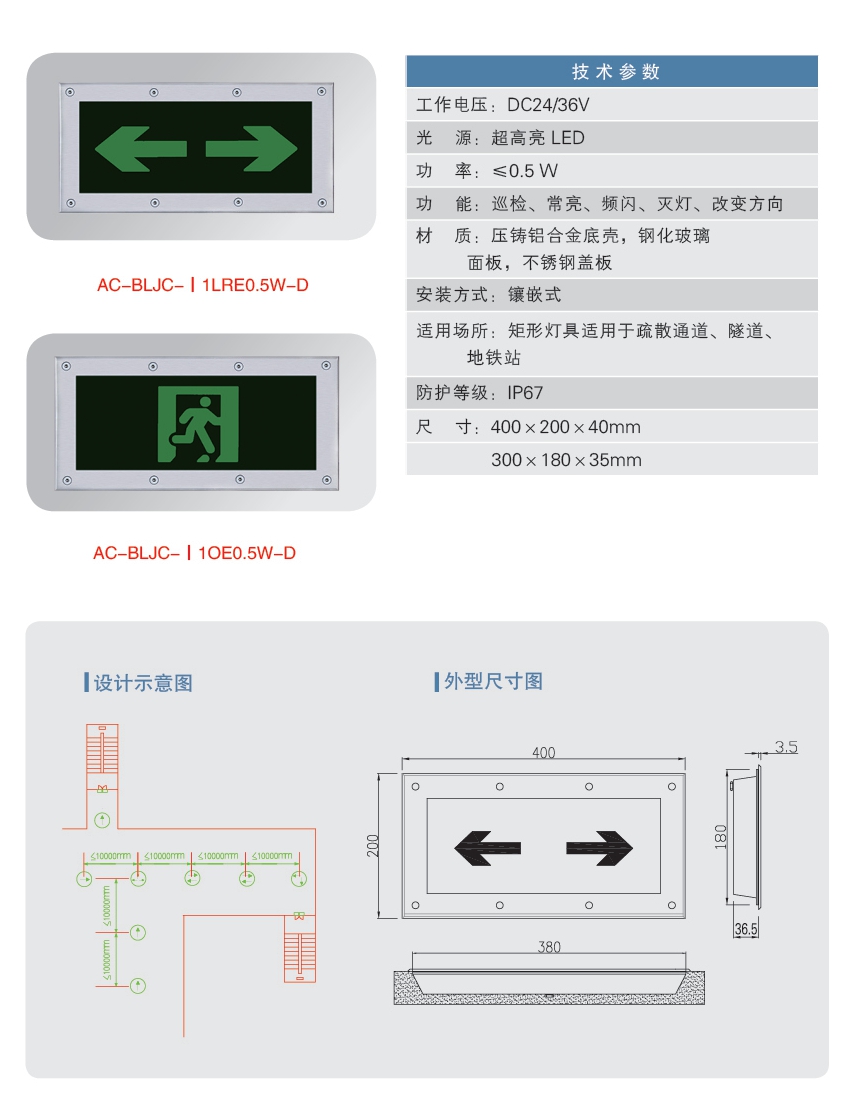

■ 嵌地(dì / de)式矩形标志燈具

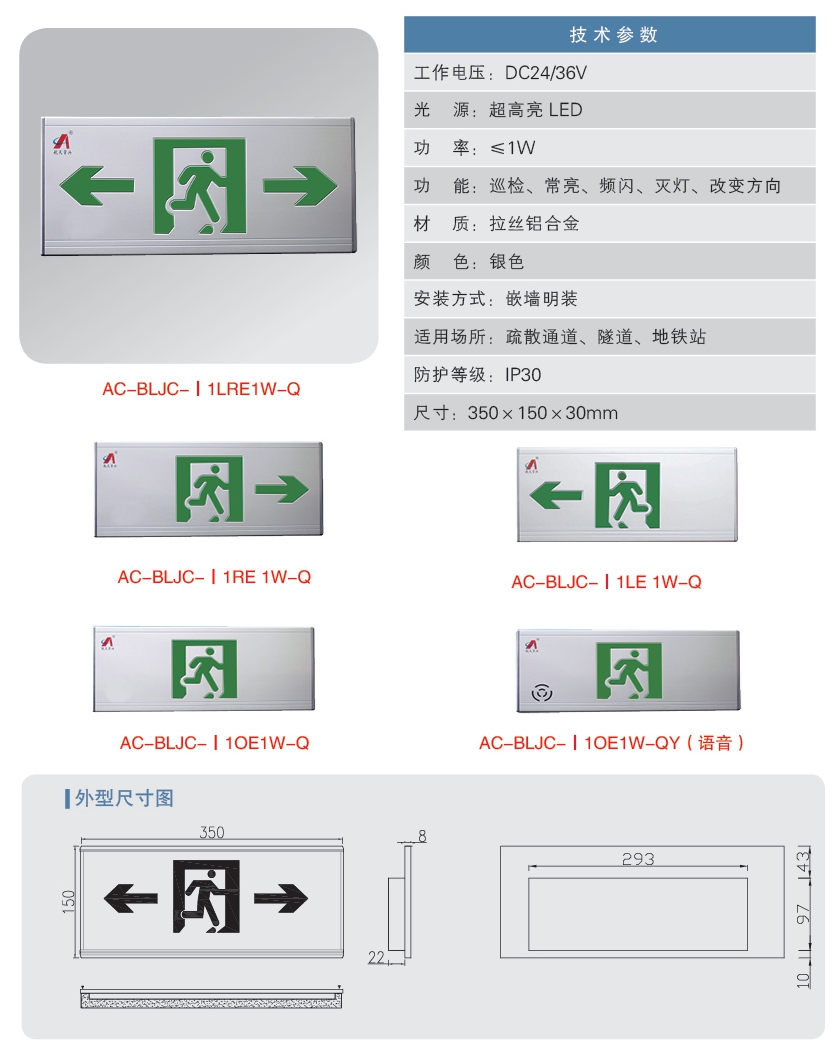

■嵌牆型鋁合金标志燈具

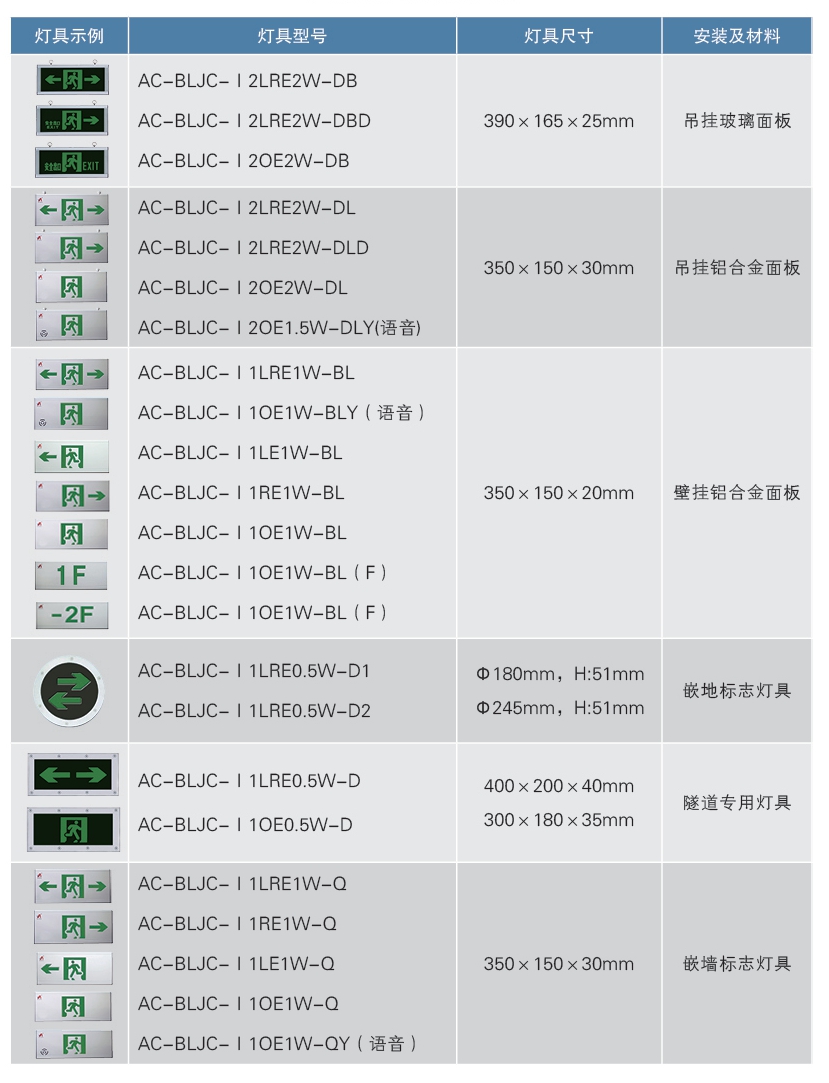

■ 應急标志類燈具彙總表





第四節 應急照明燈具類産品

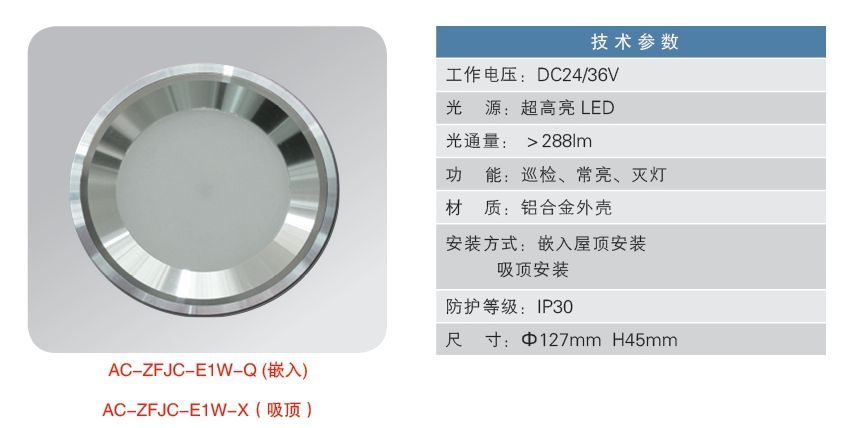

■ 吸、嵌頂式應急照明燈具

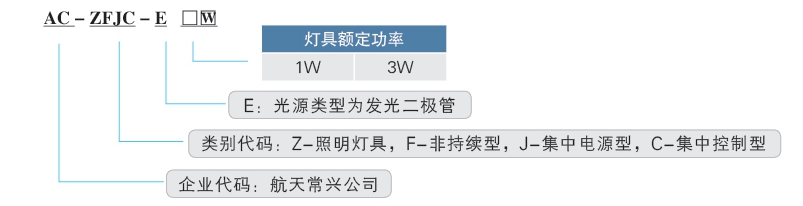

● 應急照明類燈具規格型号表示方法

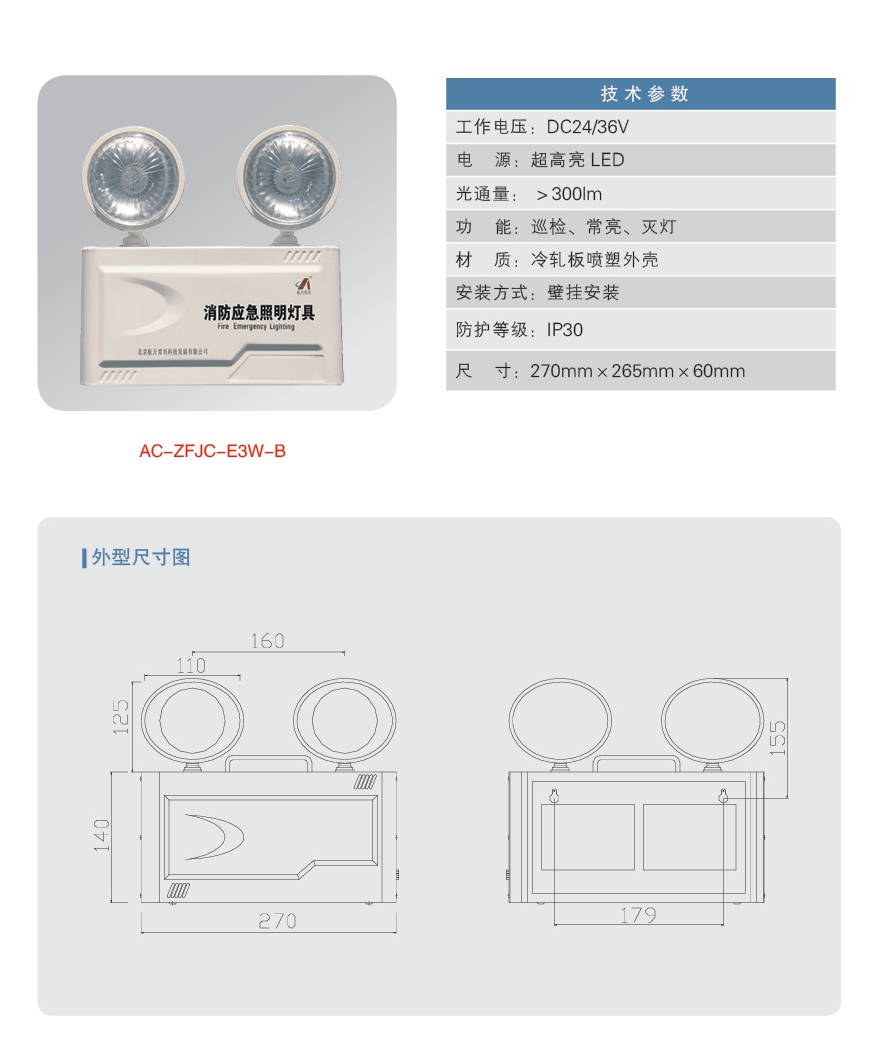

■ 雙頭式應急照明燈具



第五節 應急照明分配電裝置

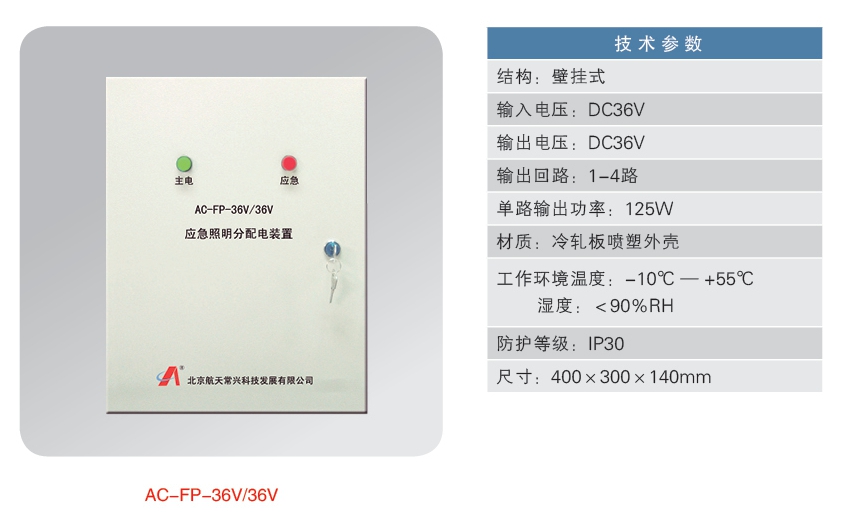

● AC-FP-36V/36V應急照明分配電裝置

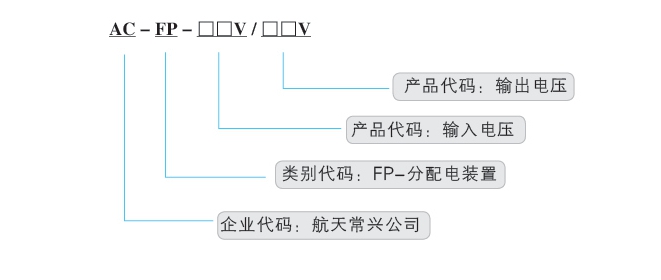

● 應急照明分配電裝置規格型号表示方法

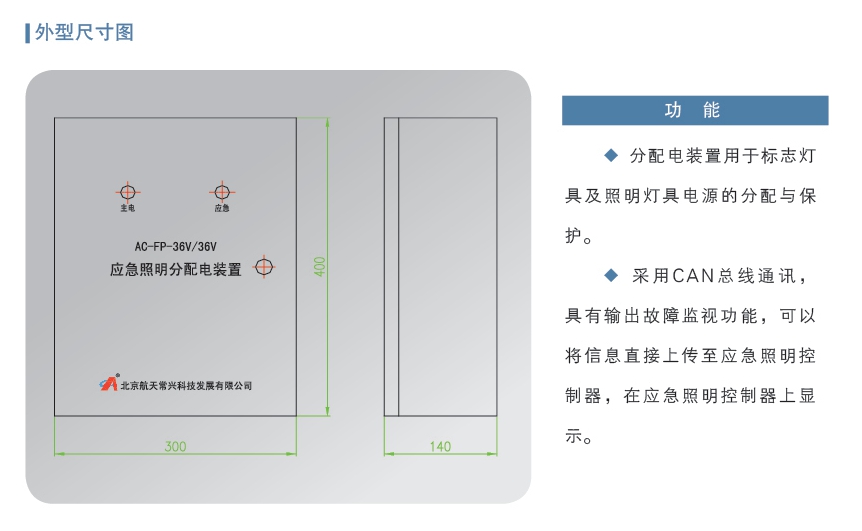

■ 外型尺寸及功能

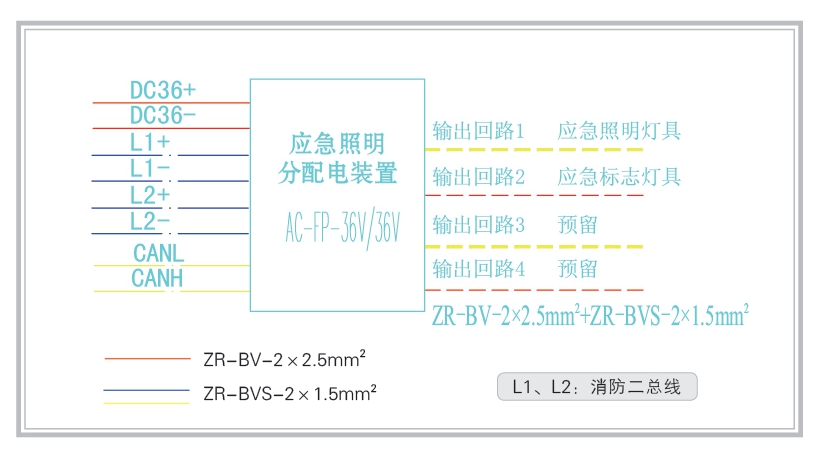

■ 内部接線圖

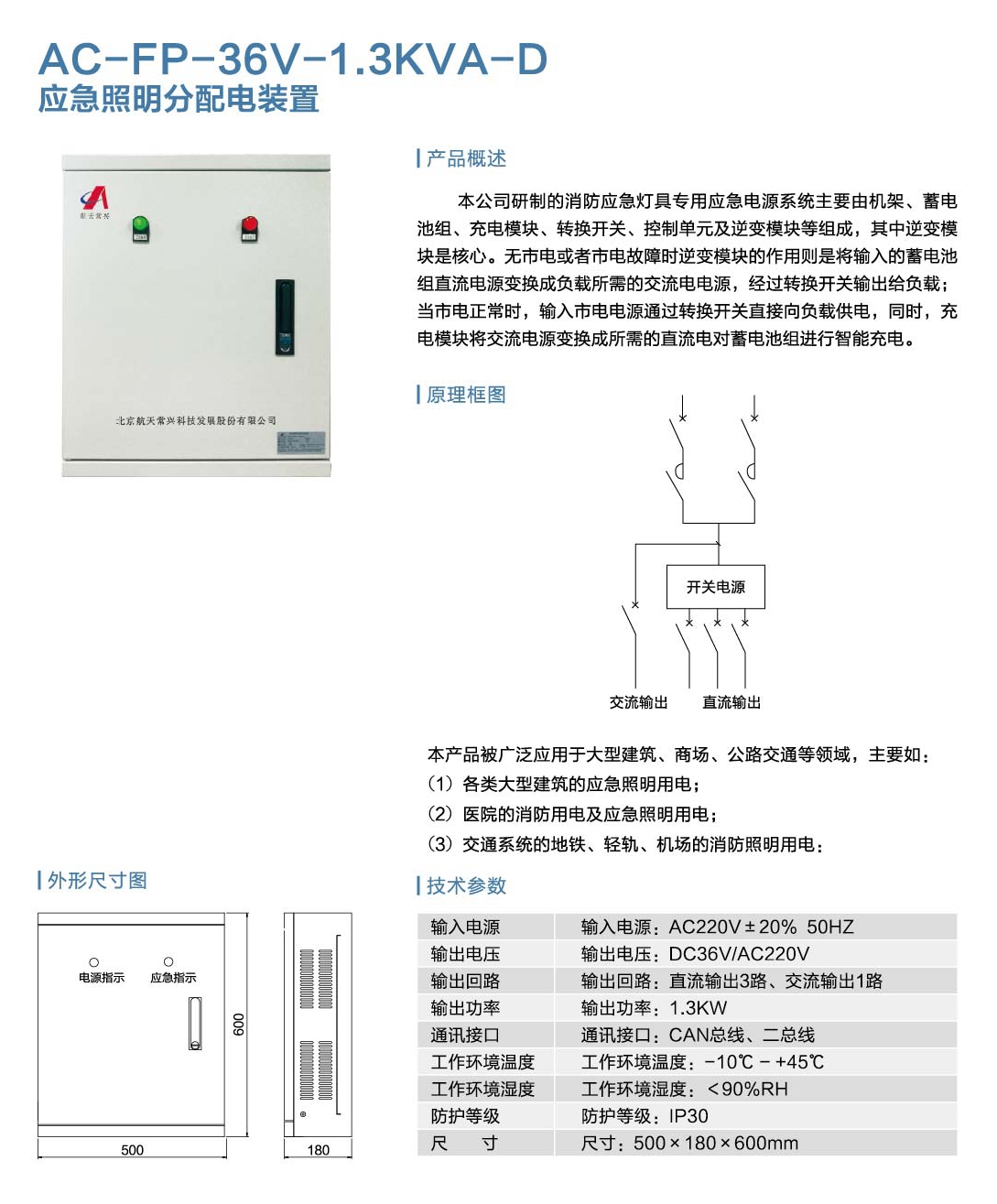

● AC-FP-36V-1.3KVA-D應急照明分配電裝置





第六節 消防應急燈具專用應急電源

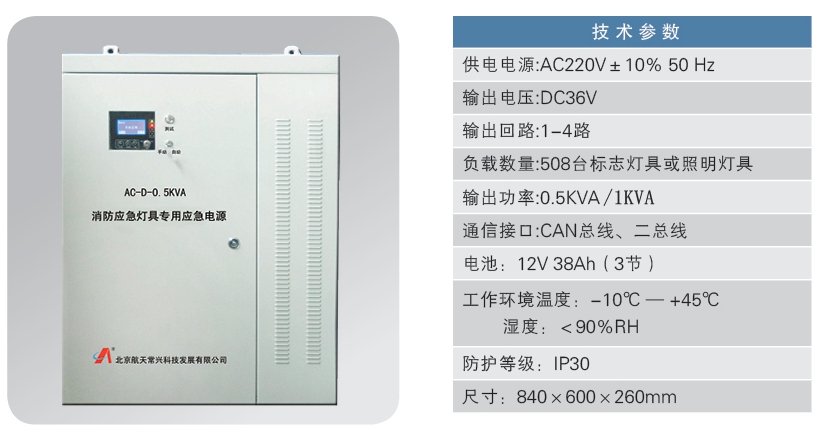

● AC-D-0.5KVA/1KVA消防應急燈具專用電源

AC-D-0.5KVA/1KVA應急電源

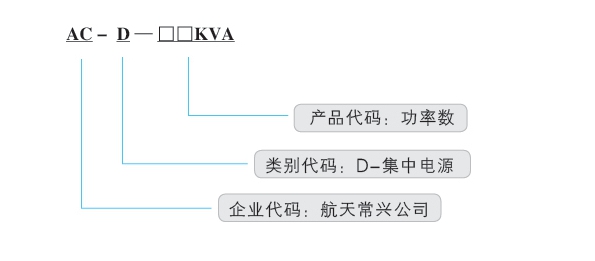

 ■ 消防應急燈具專用應急電源規格型号表示方法

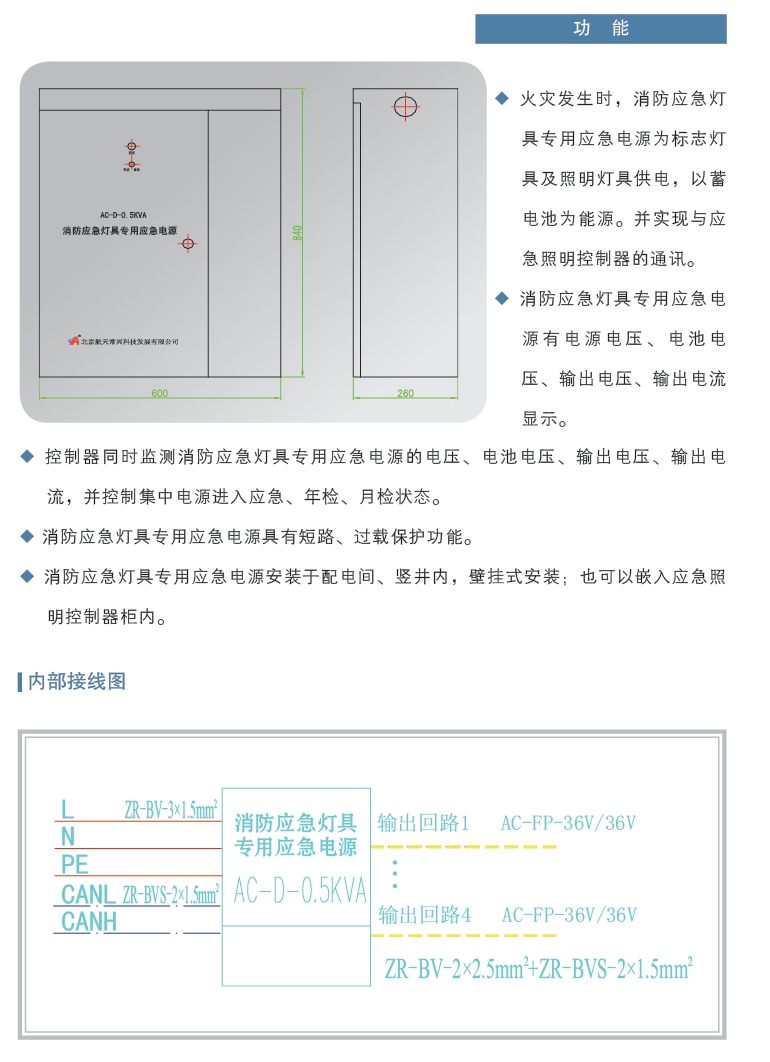

   ■ AC-D-0.5KVA/1KVA消防應急燈具專用電源外型尺寸、功能及内部接線圖

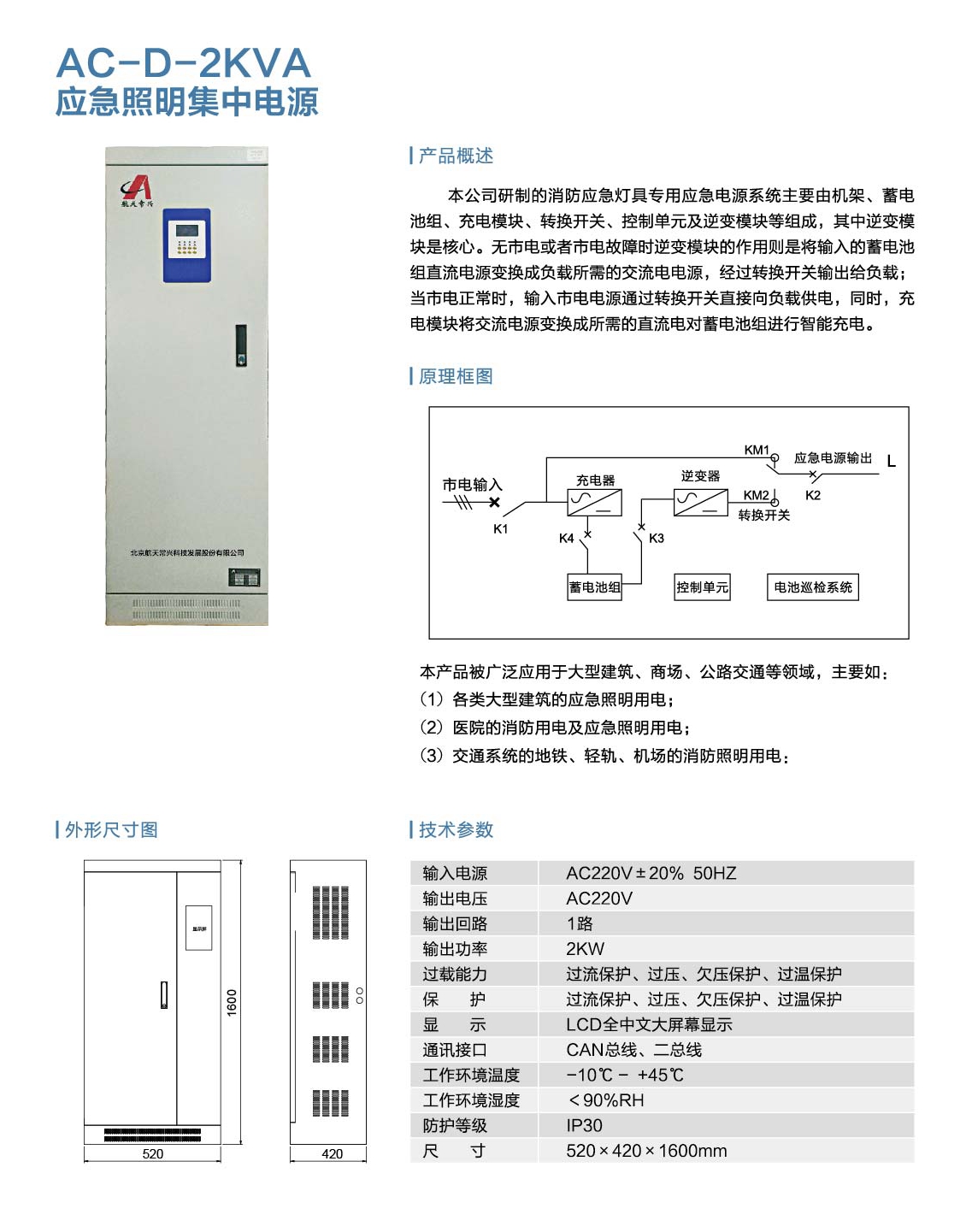

● AC-D-2KVA消防應急燈具專用電源

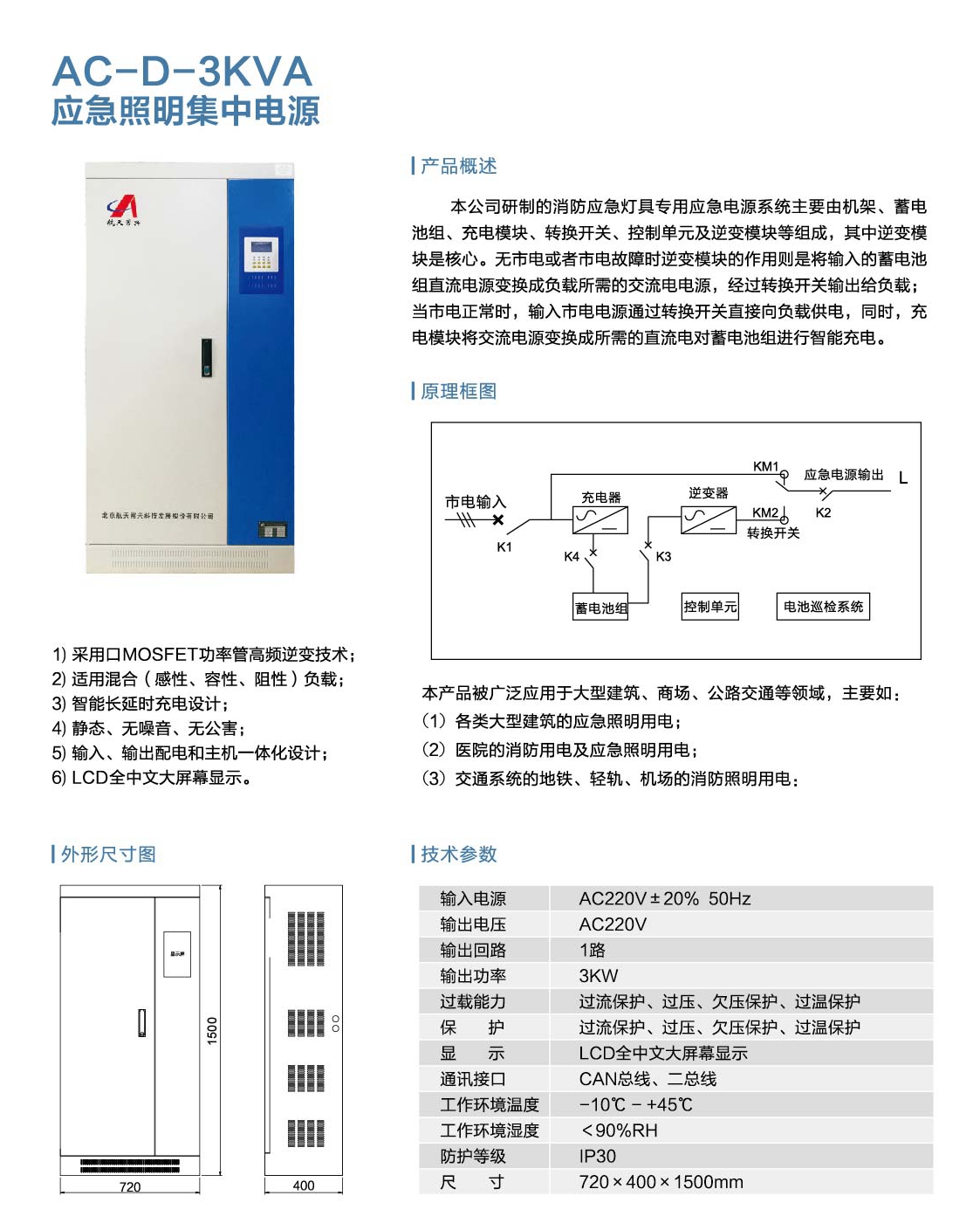

● AC-D-3KVA消防應急燈具專用電源

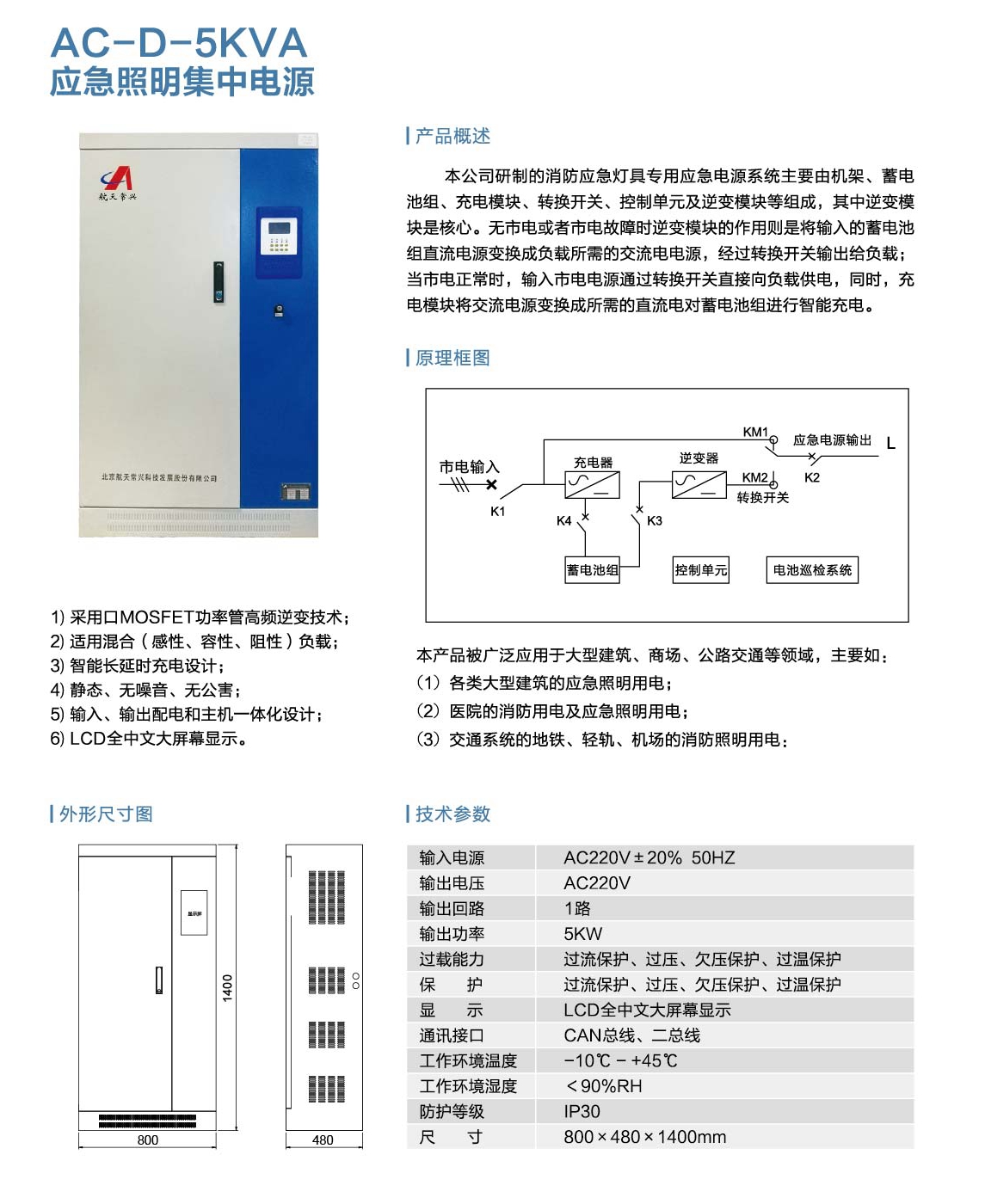

● AC-D-5KVA消防應急燈具專用電源

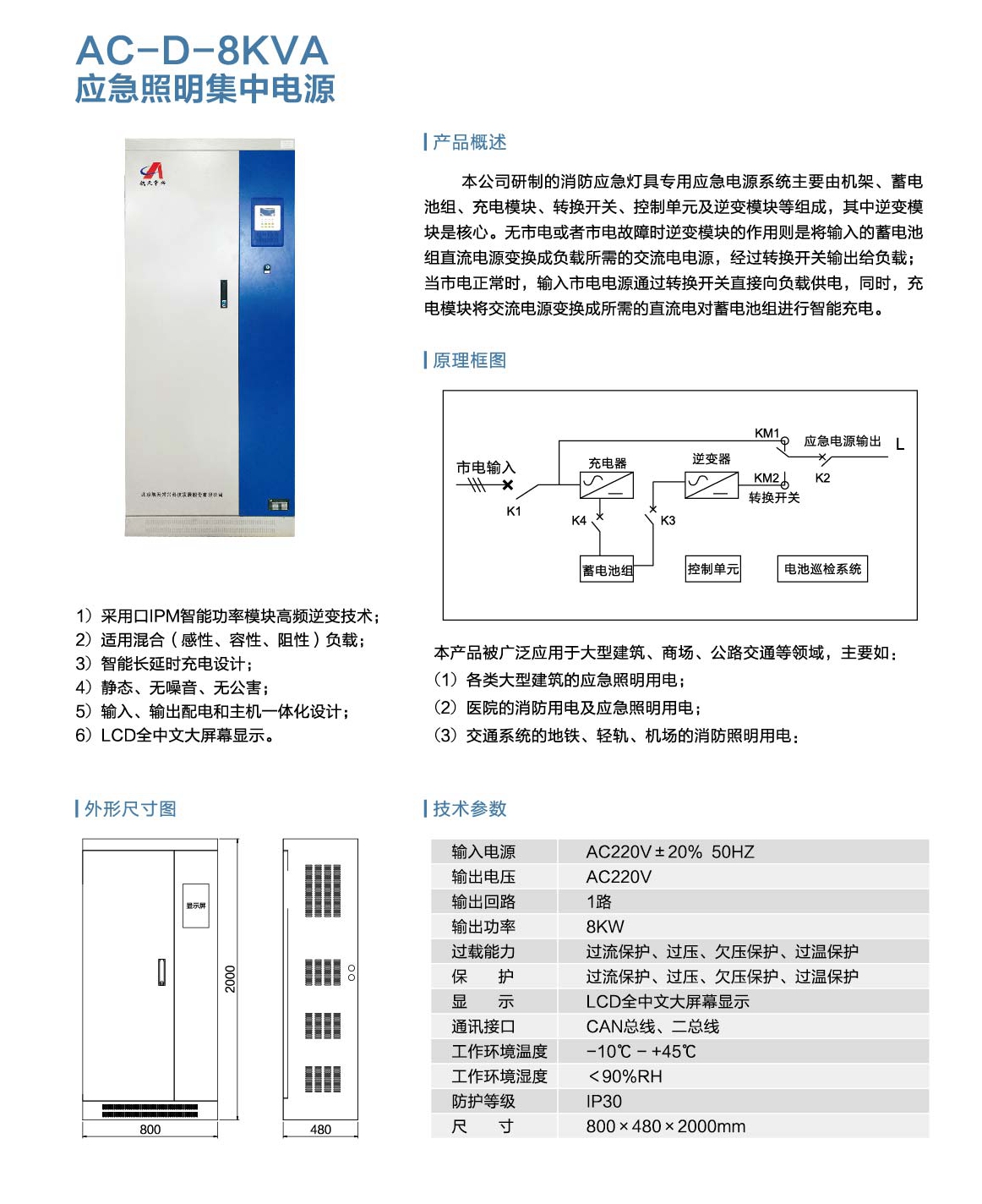

● AC-D-8KVA消防應急燈具專用電源

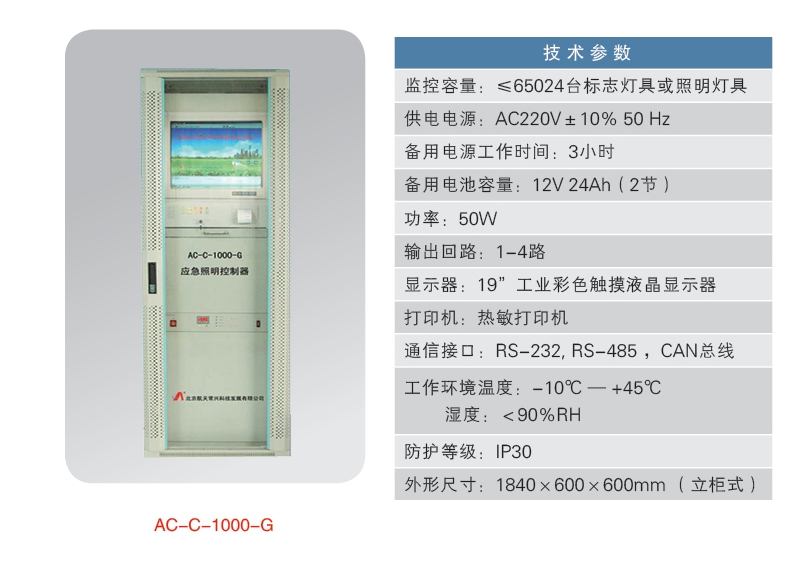

第七節 AC-C-1000-G應急照明控制器

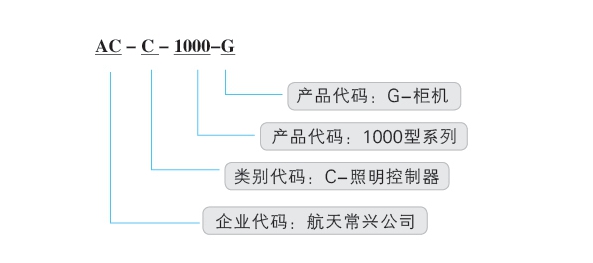

■ 應急照明控制器規格型号表示方法

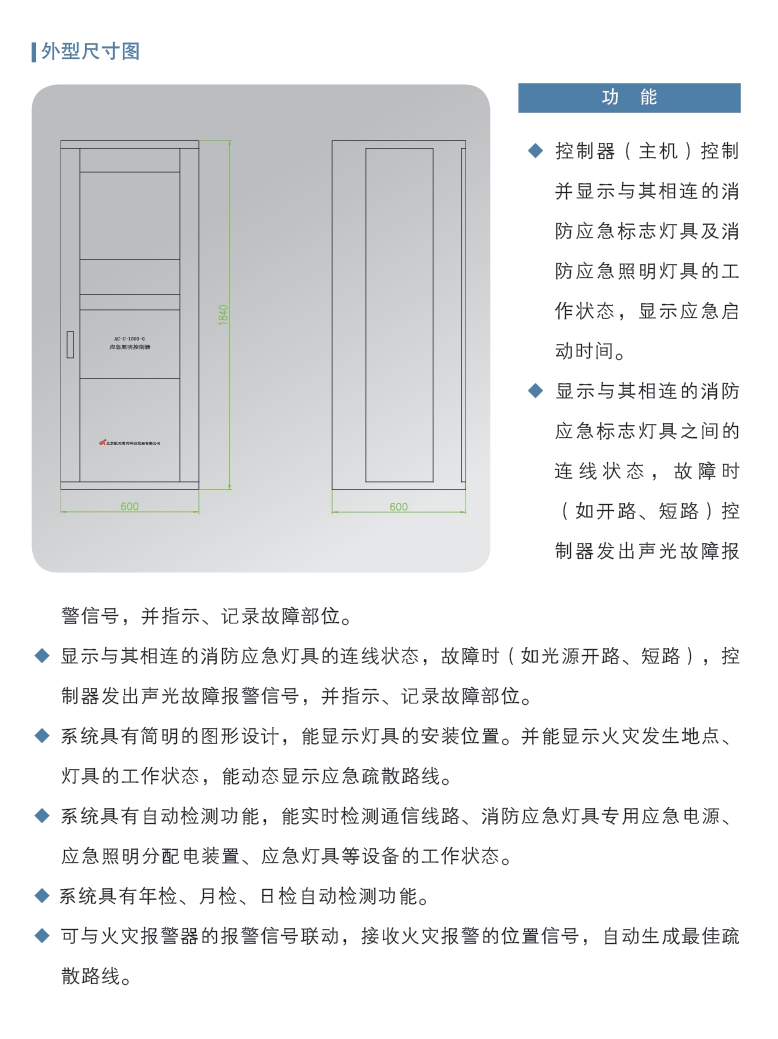

■ AC-C-1000-G應急照明控制器外形尺寸及功能

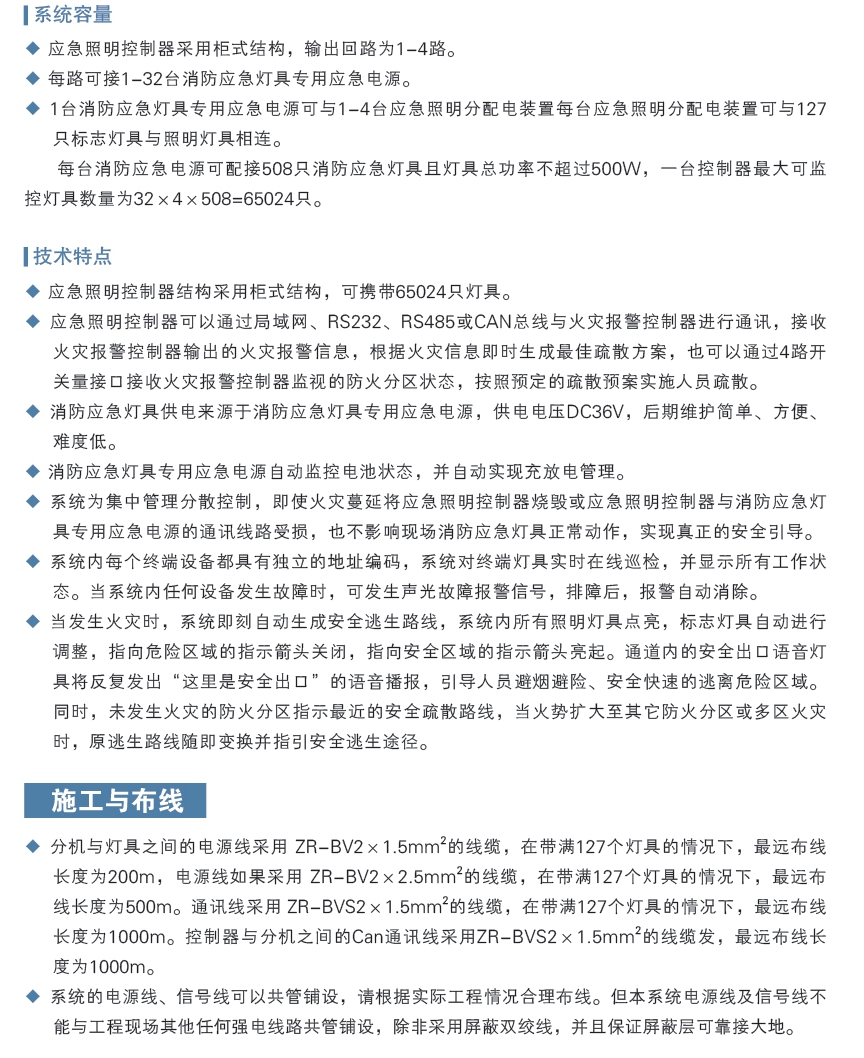

第八節 智能疏散指示系統技術說明

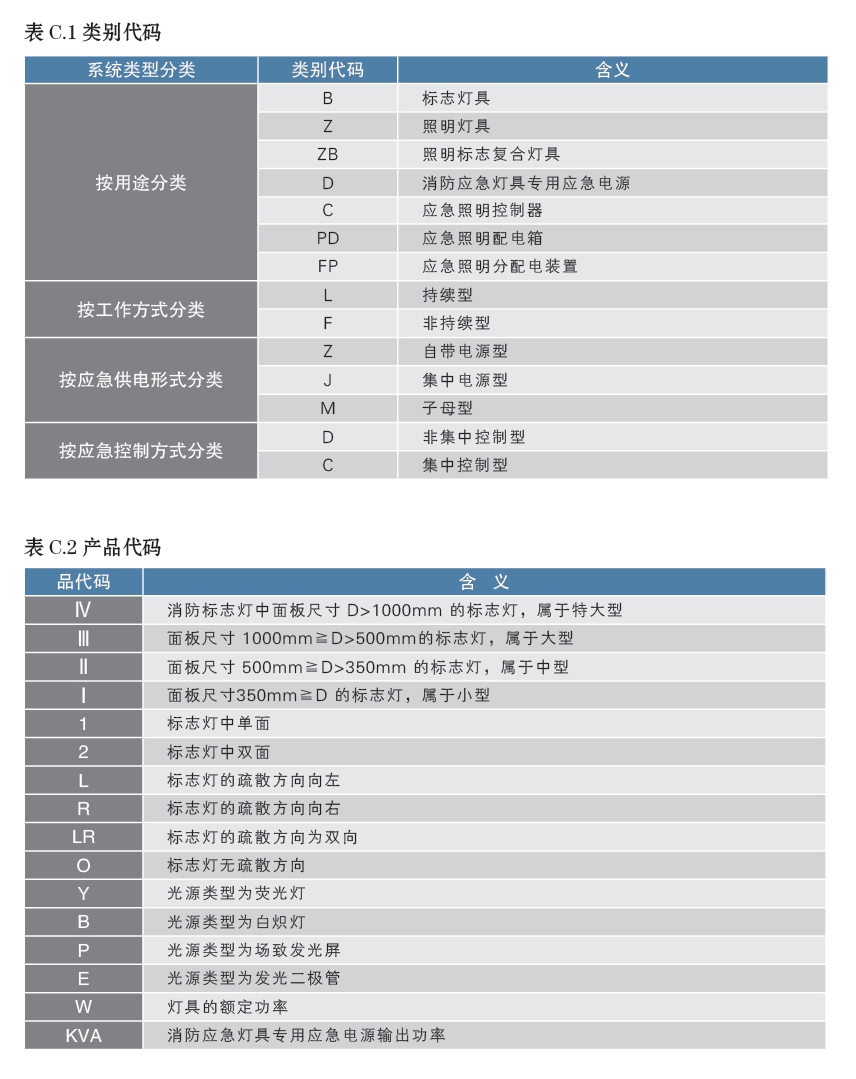

第九節 産品型号代碼

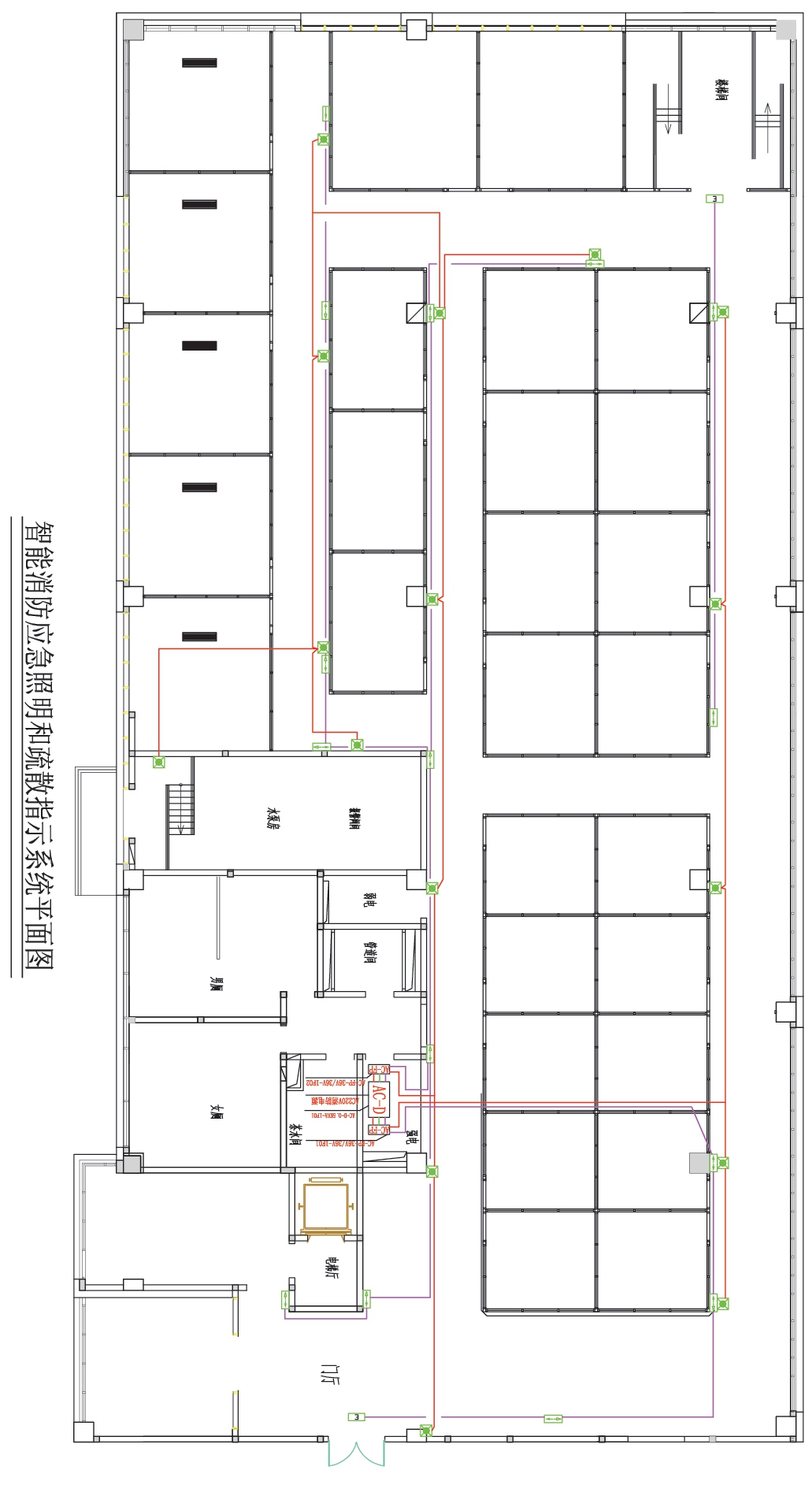

C.3 智能消防應急照明和(hé / huò)疏散指示系統平面圖

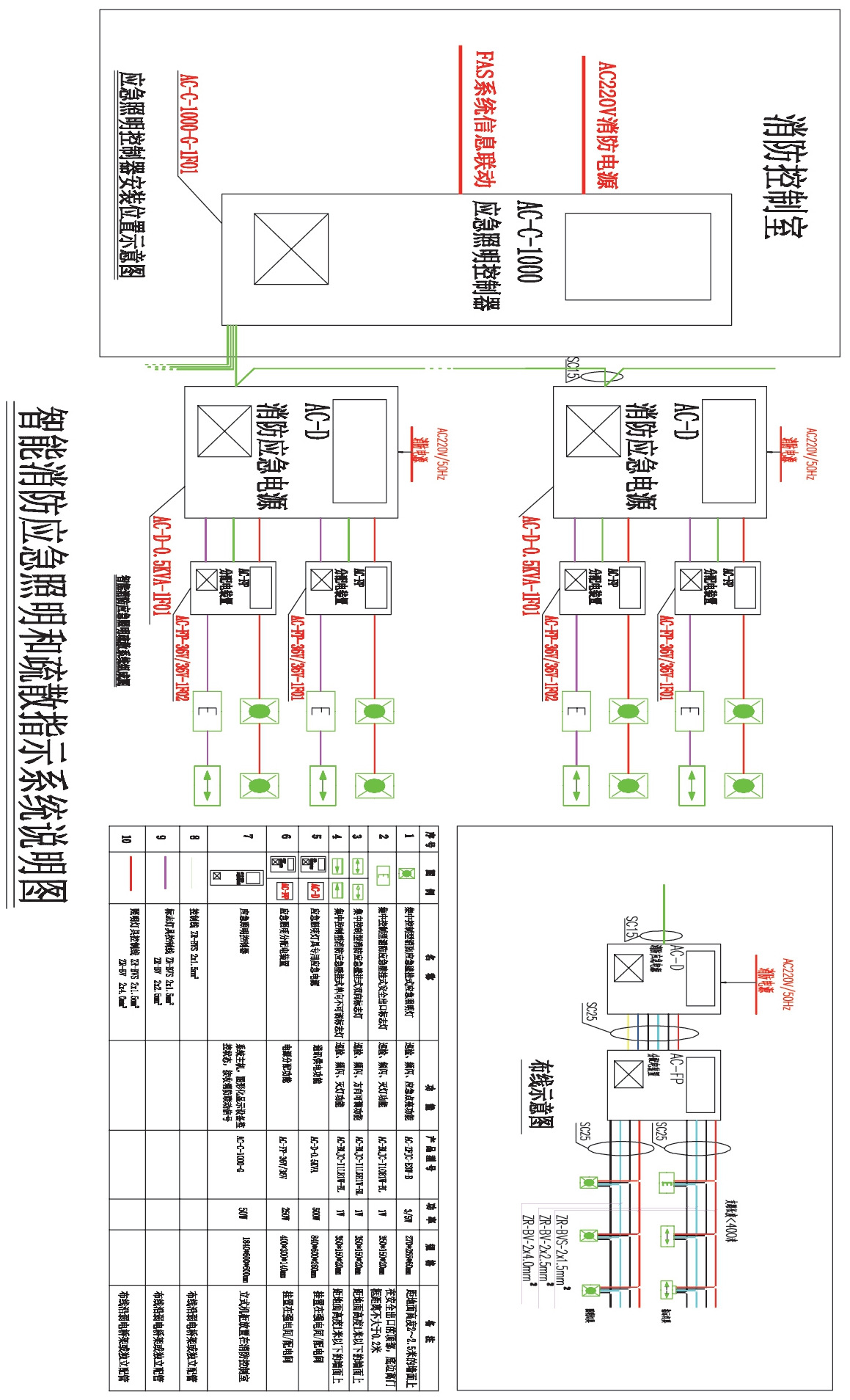

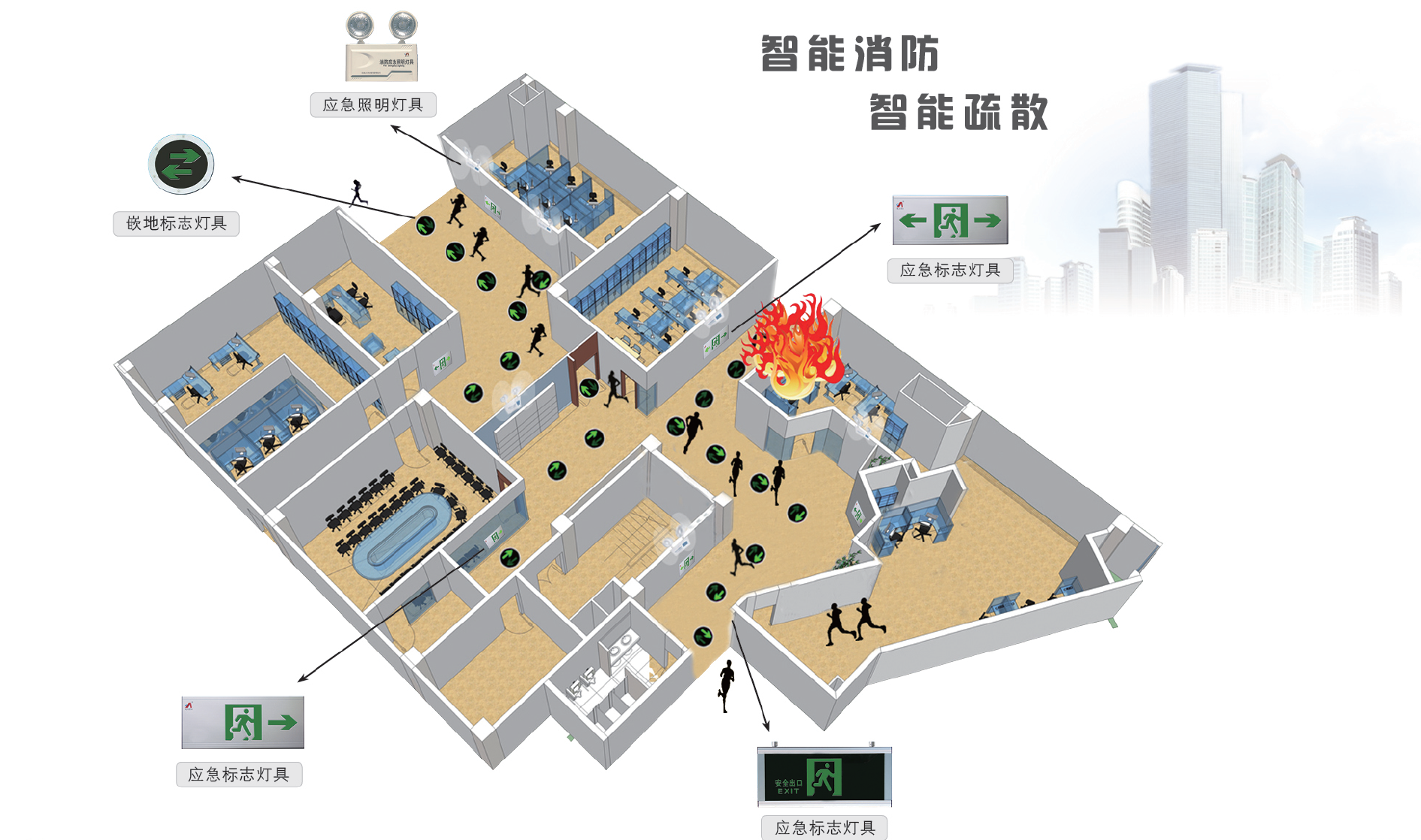

C.4 智能消防應急照明和(hé / huò)疏散指示系統說明圖

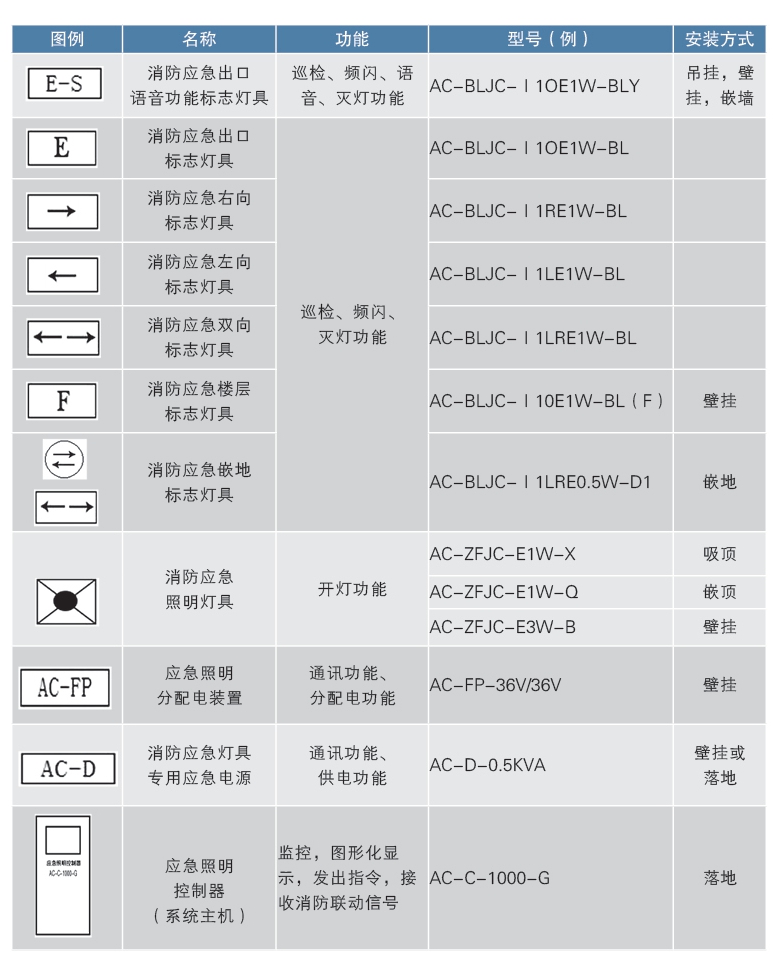

  C.5 智能消防應急照明和(hé / huò)疏散指示系統設計圖形符号
