防火門監控系統

第一(yī / yì ／yí)節 防火門監控系統簡介

   防火門監控系統是面向民用及公用建築領域的新一(yī / yì ／yí)代智能化系統，集防火門狀态監控與執行機構一(yī / yì ／yí)體化，系統具有高智能、多功能、高可靠性、适應性廣等特點。廣泛應用于商業、醫院、學校、賓館、住宅、劇院、展覽館、交通樞紐站、辦公樓等各種場合。

   防火門是建築内防火分區、防火間隔的重要(yào / yāo)組成部分。可有效阻止延期擴散、火勢蔓延，可将大火情控制在預定範圍内，同時又是人員安全疏散、消防員撲救火災的必經關口。

   防火門的啓閉在人員疏散中起到至關重要(yào / yāo)的作用。火災時，收到防火門監控器的動作命令後對各執行機構進行調整，滿足人員逃生、防火、防煙、現場消防指揮要(yào / yāo)求。因此，疏散通道途徑的防火門狀态信息，必須反饋至消防控制室或有人值守場所内的防火門監控器，使之處于聯動受控狀态。



第二節 防火門監控系統組成及系統主要(yào / yāo)功能

   防火門監控系統由防火門監控器FJ-500、防火門監控器分機FJ-500F、電動閉門器FB-100/65/85/100/120/150、分體式常開防火門監控模塊FM-300/NO-FT、分體式常閉防火門監控模塊FM-300/NC-FT、一(yī / yì ／yí)體式常閉防火門監控模塊FM-300/NC-YT及門磁開關組成。

滿足： GB50016-2014《建築設計防火規範》

       GB50116-2013《火災自動報警系統設計規範》

       GB25506-2010《消防控制室通用技術要(yào / yāo)求》

       GB29364-2012《防火門監控器》

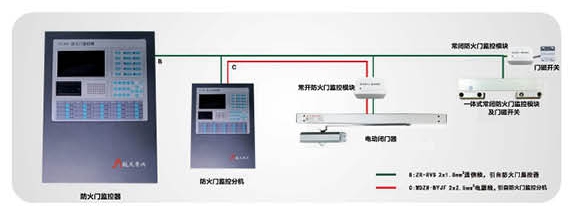

系統構成

   ■實時控制功能

   1 系統可與消防報警主機聯動，集中控制其各終端設備，即：電動閉門器、防火門門磁開關的工作狀态，并可設置自動或手動狀态

   2 系統可分區單點控制各個電動閉門器、防火門門磁開關工作狀态

• 集中監測功能

   1 防火門監控器集中顯示監測疏散通道（常開、常閉）防火門的開啓、關閉及故障狀态

   2 監測其各終端設備即電動閉門器、防火門門磁開關工作狀态，實時顯示終端開路、短路等故障信号

• CRT圖形顯示功能

   1 PC機平台系統通過圖形的方式來顯示疏散門的狀态信息，顯示比較直觀。還可以通過電子地(dì / de)圖來顯示通道的開閉狀态，方便消防指揮及疏導調度

   2 嵌入式平台通過圖表和(hé / huò)字符的方式來顯示疏散門的狀态信息，以方便查詢



第三節 防火門監控器



• 産品特性
•

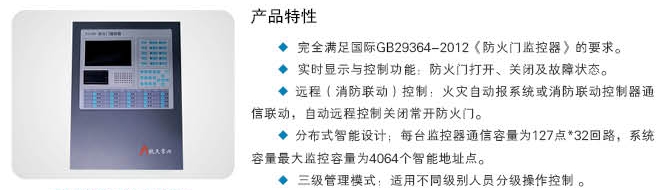

FJ-500防火門監控器

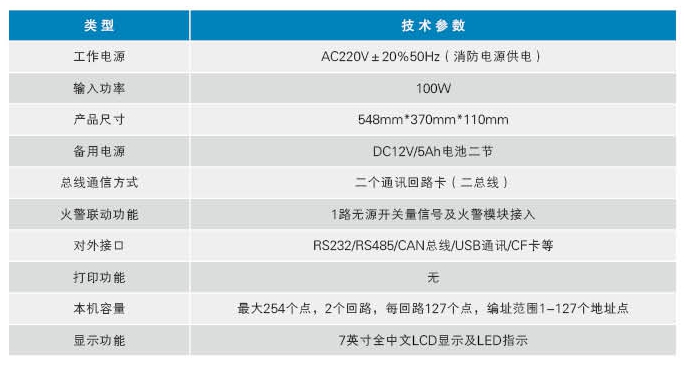

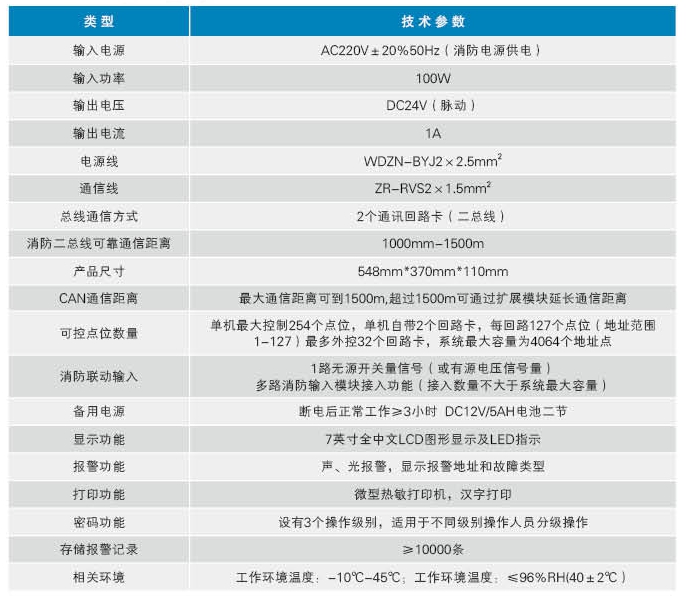

• 技術參數



第四節 防火門監控分機



• 産品特性

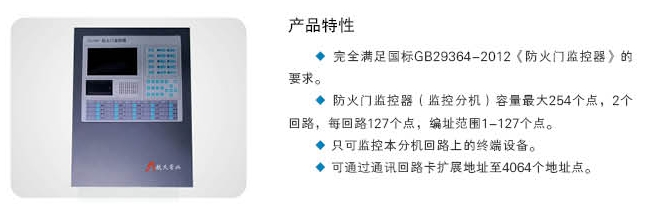

FJ-500F防火門監控器分機



• 技術參數

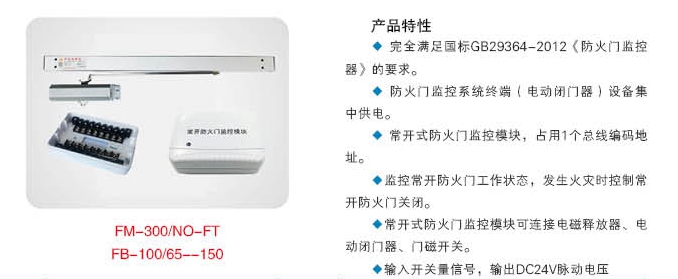

第五節 分體式常開防火門監控模塊及電動閉門器



• 産品特性

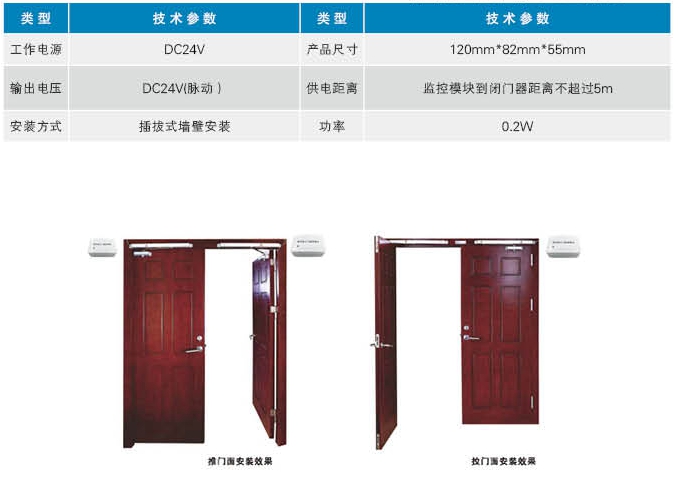

• 技術參數及安裝效果



第六節 分體式常閉防火門監控模塊及門磁開關



• 産品特性

FM-300/NC-FT分體式常閉防火門監控模塊及門磁開關

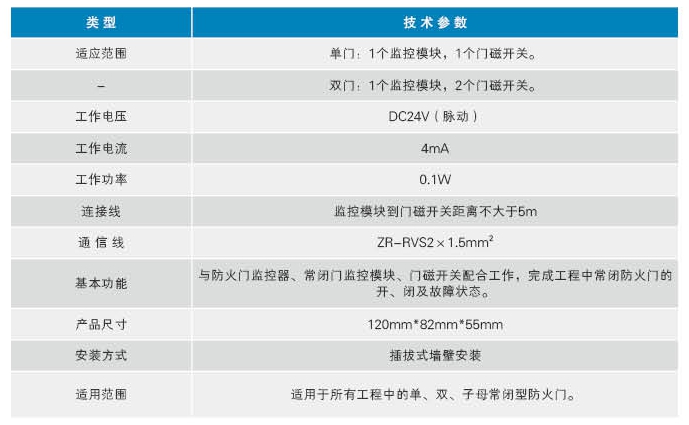

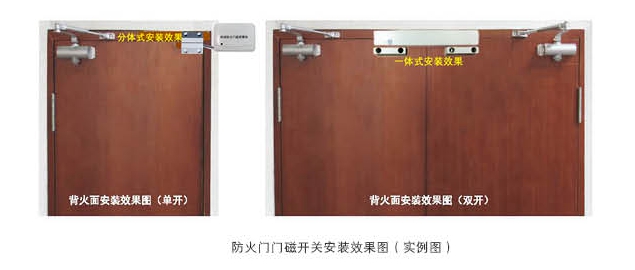

• 技術參數及安裝效果圖

第七節 一(yī / yì ／yí)體式常閉防火門監控模塊及門磁開關

• 産品特性

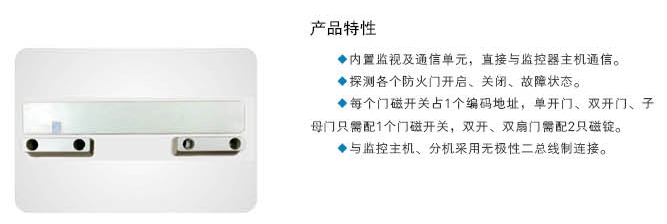

FM-300/NC-YT一(yī / yì ／yí)體式常閉防火門監控模塊及門磁開關

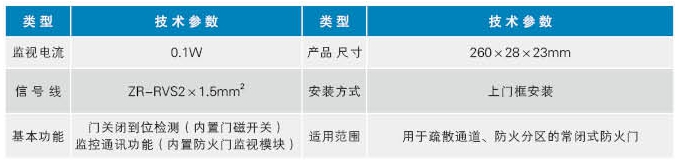

• 技術參數

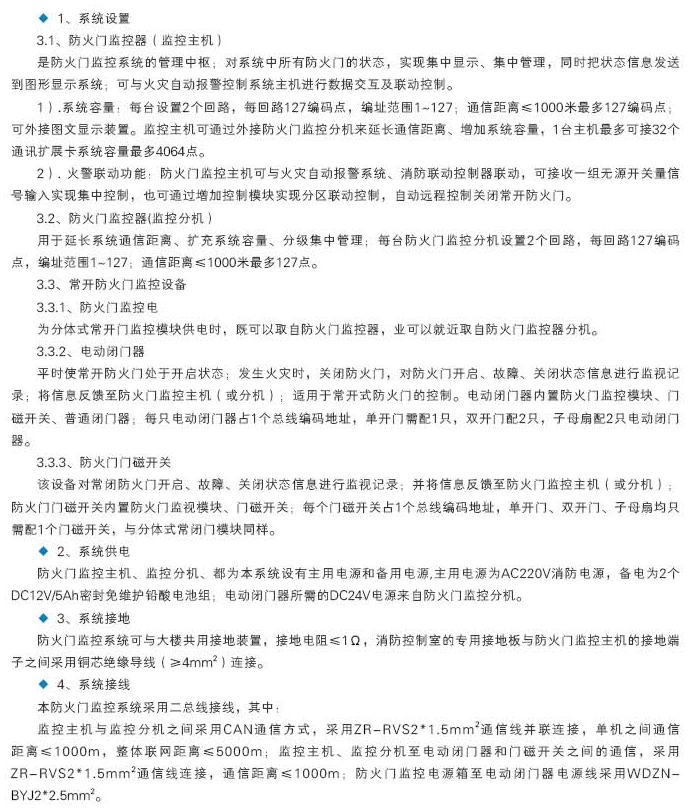

第八節 防火門監控系統設計說明

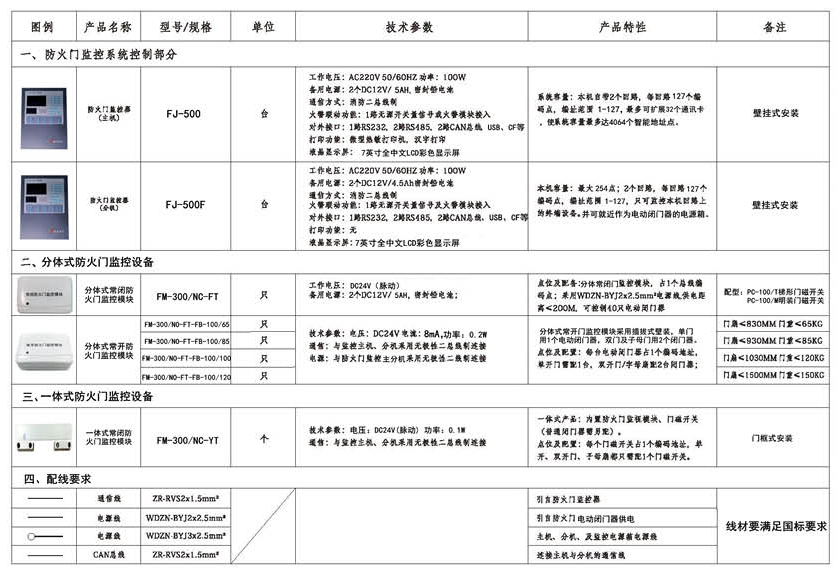

第九節 防火門監控系統選型表

第十節 防火門監控系統布線圖
